Prasy produkcyjne UltraPras to nowoczesne maszyny cechujące się ogromną siłą nacisku, która może wynosić od 25 do aż 500 ton. Wyróżniają się bezawaryjnym działaniem i wielofunkcyjnością, dzięki czemu znajdują swoje zastosowanie w zakładach produkcyjnych z wielu branż przemysłu. Dzięki nim:

  • przyspieszysz i usprawnisz realizację procesów produkcyjnych,
  • zoptymalizujesz koszty produkcji,
  • zapewnisz sobie powtarzalność parametrów części,
  • możesz liczyć na wyjątkowo dokładne i precyzyjne efekty prac.

Co więcej, wszystkie proponowane przez nas hydrauliczne prasy czterokolumnowe, ze stołem górnym oraz dolnym, prasy do prostowania blach, warsztatowe i pozostałe maszyny produkowane są w Polsce z doskonałej jakości, sprawdzonych komponentów. Dodatkowo opatrzone są stosownymi certyfikatami bezpieczeństwa. Zapraszamy do poznania pełnej oferty urządzeń i dostępnych modeli oraz ich szczegółowej charakterystyki. Dzięki temu z łatwością dostosujesz je do swoich indywidualnych wymagań.

Prasy czterokolumnowe, ze stołem górnym oraz dolnym

W ofercie pras produkcyjnych posiadamy prasy czterokolumnowe, ze stołem górnym oraz dolnym lub wyłącznie dolnym. Wszystkie urządzenia mają dużą możliwość zmiany parametrów, dzięki czemu można z łatwością dostosować je do specyfiki obrabianych materiałów, wielkości części i rodzaju wykonywanej pracy. Dodatkowo we wszystkich modelach możliwa jest modyfikacja maszyny za pomocą opcjonalnego wyposażenia, w którego skład wchodzi m.in.:

  • prześwit pionowy o różnej wielkości,
  • mechaniczna regulacja cylindra,
  • urządzenie chłodzące,
  • hydrauliczny wyrzutnik lub poduszka,
  • połączenia hydrauliczne,
  • adaptacja pod robota.

Wpływa to na szerokie możliwości wykorzystania pras czterokolumnowych. Na specjalne życzenie Klientów jesteśmy w stanie przygotować także modele o większych rozmiarach lub tonażu. Wówczas urządzenia dostosowujemy do indywidualnych potrzeb i specyfiki pracy danego zakładu.

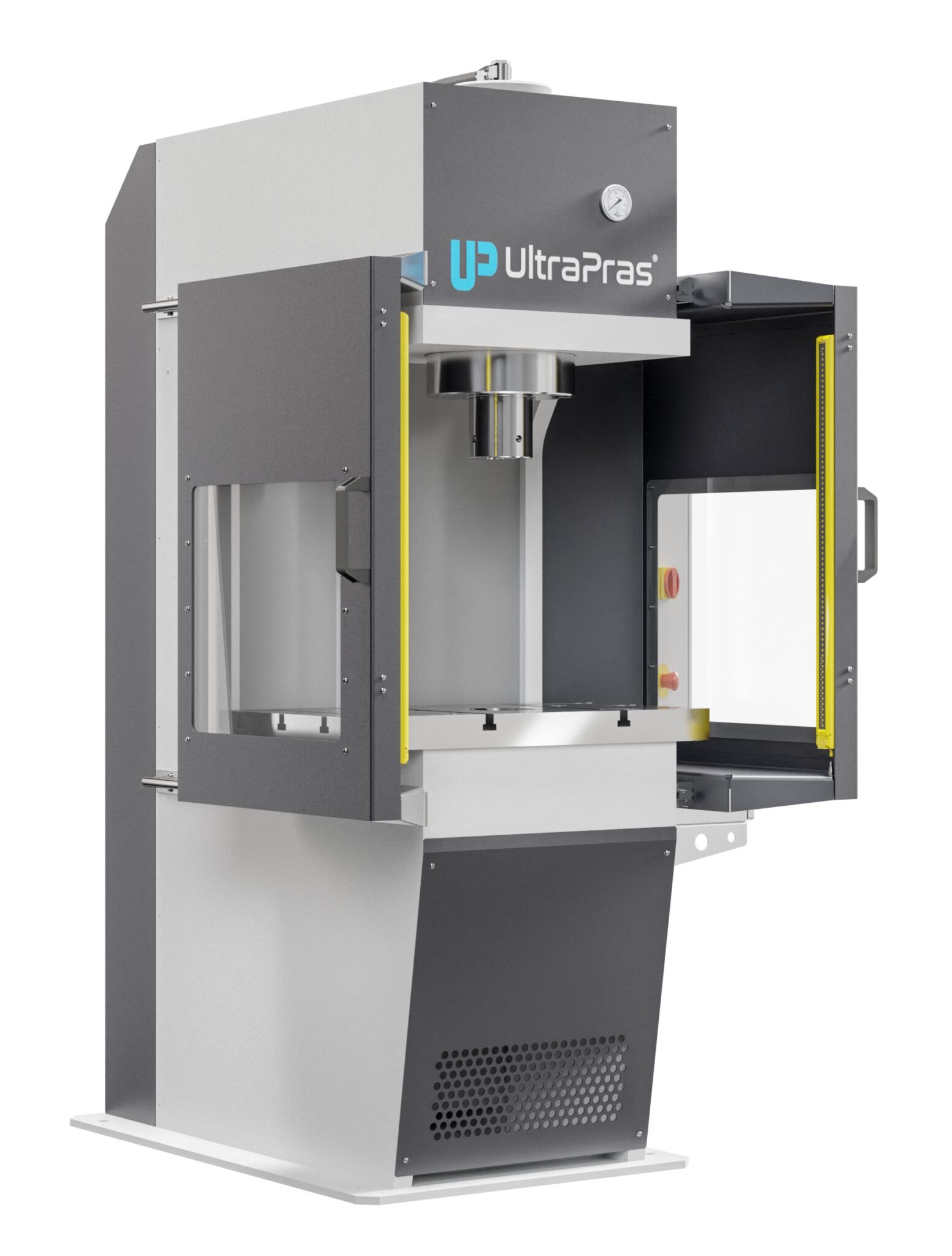

Prasy hydrauliczne ze stołem dolnym

prasa hydrauliczna 80 ton

SPECYFIKACJA

Siła [tn] – 50

Moc silnika [kw] – 4

Głębokość gardzieli [mm] – 265

Prędkość robocza [mm/sec] – 6.3

Prędkość dojścia [mm/sec] – 30

Prędkość powrotu [mm/sec] – 42

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Rozmiar stołu dolnego [mm] – 450 x 450

Maks. prześwit pionowy [mm] – 400

Wysokość robocza [mm] – 850

Długość całkowita (boczna) [mm] – 1350

Szerokość całkowita (przednia) [mm] – 760

Wysokość całkowita [mm] – 2020

Waga [kg] – 1480

Siła [tn] – 80

Moc silnika [kw] – 4

Głębokość gardzieli [mm] – 290

Prędkość robocza [mm/sec] – 3.8

Prędkość dojścia [mm/sec] – 19

Prędkość powrotu [mm/sec] – 28

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Rozmiar stołu dolnego [mm] – 500 x 500

Maks. prześwit pionowy [mm] – 400

Wysokość robocza [mm] – 850

Długość całkowita (boczna) [mm] – 1330

Szerokość całkowita (przednia) [mm] – 780

Wysokość całkowita [mm] – 2090

Waga [kg] – 1750

Siła [tn] – 100

Moc silnika [kw] – 5.5

Głębokość gardzieli [mm] – 325

Prędkość robocza [mm/sec] – 4.8

Prędkość dojścia [mm/sec] – 21

Prędkość powrotu [mm/sec] – 32

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Rozmiar stołu dolnego [mm] – 550 x 550

Maks. prześwit pionowy [mm] – 400

Wysokość robocza [mm] – 900

Długość całkowita (boczna) [mm] – 1470

Szerokość całkowita (przednia) [mm] – 850

Wysokość całkowita [mm] – 2150

Waga [kg] – 2500

Siła [tn] – 150

Moc silnika [kw] – 7.5

Głębokość gardzieli [mm] – 375

Prędkość robocza [mm/sec] – 3.9

Prędkość dojścia [mm/sec] – 20

Prędkość powrotu [mm/sec] – 30

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Rozmiar stołu dolnego [mm] – 650 x 650

Maks. prześwit pionowy [mm] – 400

Wysokość robocza [mm] – 950

Długość całkowita (boczna) [mm] – 1660

Szerokość całkowita (przednia) [mm] – 900

Wysokość całkowita [mm] – 2295

Waga [kg] – 3750

WYPOSAŻENIE OPCJONALNE

  • Prześwit pionowy 600 mm
  • Prześwit pionowy 800 mm
  • Skok tłoka 450 mm
  • Zestaw narzędzi do wykrawania dla średnic od 6 mm do 40 mm z elastycznym dociskiem
  • Mechaniczna regulacja cylindra (dostępne tylko 80 i 100 ton)
  • Urządzenia chłodzące hydraulikę przez układ powietrzno-olejowy
  • Wyrzutnik hydrauliczny

KONSTRUKCJA I STOŁY

Prasy hydrauliczne Serii CD posiadają spawaną elektrycznie konstrukcję wykonaną w całości z certyfikowanej stali S355JR. Po zespawaniu, konstrukcja jest stabilizowana i obrabiana dla uzyskania idealnej równoległości i dokładności wykonania.

Seria CD posiada stół dolny ze stali wysokojakościowej C45E z rowkami teowymi wg DIN-650.

SIŁOWNIK I JEDNOSTKA HYDRAULICZNA

Siłownik podwójnego działania z chromowanym tłokiem oraz bezobsługowymi prowadnicami odpornymi na zużycie. Końcówka siłownika posiada uchwyt narzędzi zabezpieczony nakładką, która chroni końcówkę siłownika przed nadmiernym zużyciem.

W standardzie znajduje się zabezpieczenie anty-obrotowe siłownika. Zakres skoku siłownika ustawiany jest za pomocą krańcówek z liniałem milimetrowym.

Napędzana jednostka hydrauliczna o dwóch prędkościach z automatycznym przejściem prędkości szybkiej w prędkość roboczą. Układ jest wyposażony w zawór dekompresji siłownika. W standardzie zainstalowana jest regulacja siły nacisku co pozwala na dopasowanie najlepszego ciśnienia układu do danej pracy.

Manometr jest wyskalowany w barach.

INSTALACJA ELEKTRYCZNA I BEZPIECZEŃSTWO

Panel sterujący posiada przełącznik, który umożliwia użytkownikowi wybranie manualnego lub półautomatycznego trybu pracy. Drugi przełącznik umożliwia wybór wysokiej lub niskiej prędkości pracy.

Układ elektryczny i hydrauliczny jest redundantny. Maszyna posiada dodatkowy hydrauliczny blok bezpieczeństwa oraz oprzyrządowanie samo-kontrolujące wszelkie funkcje hydrauliczne i elektryczne.

Ruch siłownika jest aktywowany przy pomocy pulpitu z przyciskami dwuręcznymi z modułem bezpieczeństwa poziomu IV.

Bezpieczeństwo jest zagwarantowane dzięki zamontowaniu dwóch osłon przykręconych na bokach strefy roboczej.

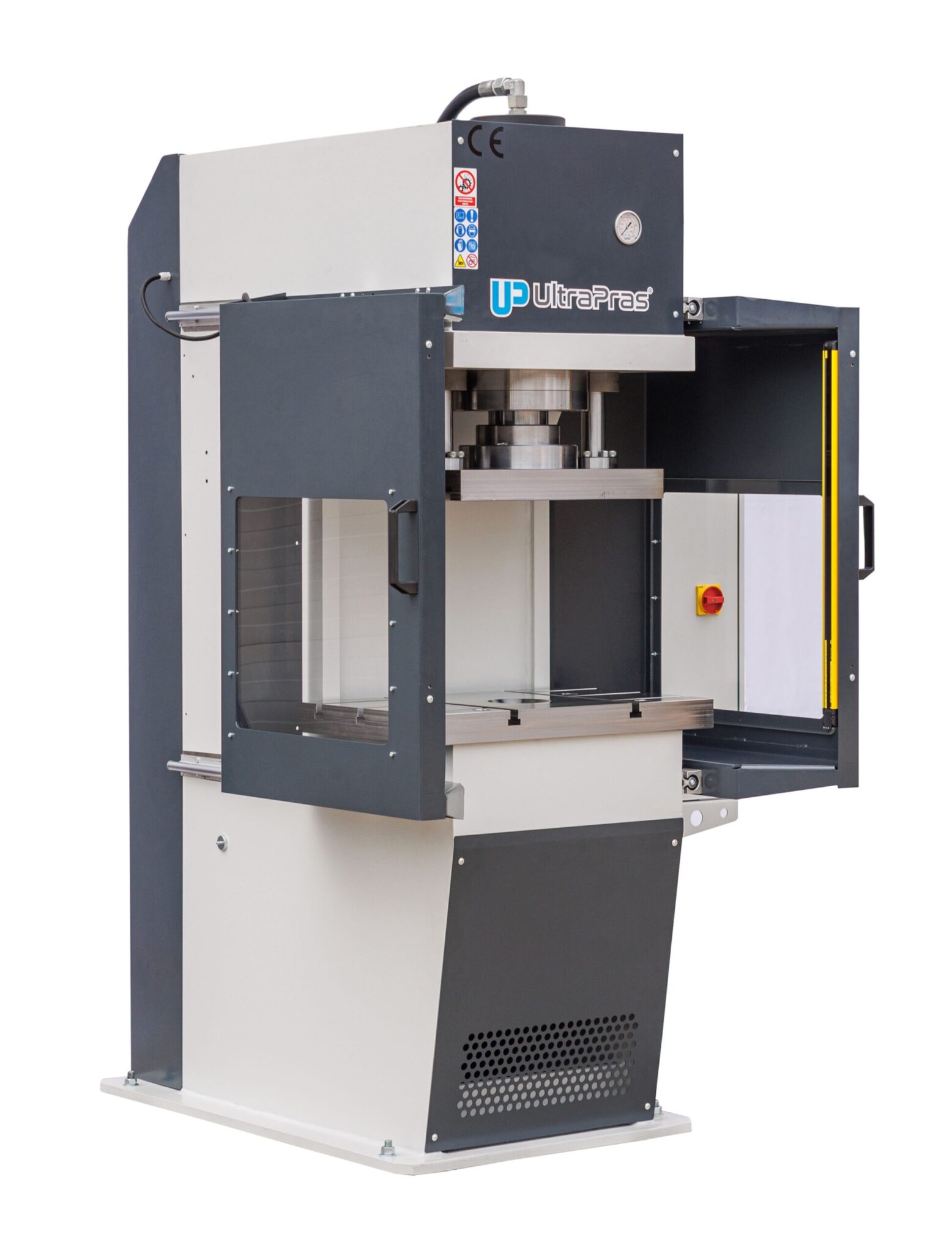

Prasy hydrauliczne ze stołem górnym oraz dolnym

prasa hydrauliczna 100ton

SPECYFIKACJA

Siła [tn] – 50

Moc silnika [kw] – 4

Głębokość gardzieli [mm] – 265

Prędkość robocza [mm/sec] – 6.3

Prędkość dojścia [mm/sec] – 32

Prędkość powrotu [mm/sec] – 42

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Rozmiar stołu dolnego [mm] – 700 x 450

Rozmiar stołu górnego [mm] – 550 x 300

Maks. prześwit pionowy [mm] – 400

Wysokość robocza [mm] – 850

Długość całkowita (boczna) [mm] – 1290

Szerokość całkowita (przednia) [mm] – 1160

Wysokość całkowita [mm] – 2085

Waga [kg] – 1750

Siła [tn] – 80

Moc silnika [kw] – 5.5

Głębokość gardzieli [mm] – 290

Prędkość robocza [mm/sec] – 6

Prędkość dojścia [mm/sec] – 25

Prędkość powrotu [mm/sec] – 36

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Rozmiar stołu dolnego [mm] – 700 x 500

Rozmiar stołu górnego [mm] – 600 x 350

Maks. prześwit pionowy [mm] – 400

Wysokość robocza [mm] – 850

Długość całkowita (boczna) [mm] – 1460

Szerokość całkowita (przednia) [mm] – 1210

Wysokość całkowita [mm] – 2090

Waga [kg] – 2350

Siła [tn] – 100

Moc silnika [kw] – 7.5

Głębokość gardzieli [mm] – 325

Prędkość robocza [mm/sec] – 6.2

Prędkość dojścia [mm/sec] – 31

Prędkość powrotu [mm/sec] – 48

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Rozmiar stołu dolnego [mm] – 800 x 550

Rozmiar stołu górnego [mm] – 650 x 400

Maks. prześwit pionowy [mm] – 400

Wysokość robocza [mm] – 900

Długość całkowita (boczna) [mm] – 1590

Szerokość całkowita (przednia) [mm] – 1240

Wysokość całkowita [mm] – 2250

Waga [kg] – 2850

Siła [tn] – 150

Moc silnika [kw] – 7.5

Głębokość gardzieli [mm] – 375

Prędkość robocza [mm/sec] – 3.9

Prędkość dojścia [mm/sec] – 20

Prędkość powrotu [mm/sec] – 31

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Rozmiar stołu dolnego [mm] – 900 x 650

Rozmiar stołu górnego [mm] – 700 x 450

Maks. prześwit pionowy [mm] – 400

Wysokość robocza [mm] – 950

Długość całkowita (boczna) [mm] – 1750

Szerokość całkowita (przednia) [mm] – 1330

Wysokość całkowita [mm] – 2395

Waga [kg] – 4700

WYPOSAŻENIE OPCJONALNE

  • Prześwit pionowy 600 mm
  • Prześwit pionowy 800 mm
  • Skok tłoka 450mm
  • Mechaniczna regulacja cylindra (dostępne tylko dla CM-80 i CM-100
  • PLC SIEMENS mod. SIMATIC S7 1200 z 7 ”ekranem dotykowym mod. KTP-700
  • Urządzenia chłodzące hydraulikę przez układ powietrzno-olejowy
  • Poduszka hydrauliczna
  • Wyrzutnik hydrauliczny umieszczony na górnym lub dolnym stole lub na obu

KONSTRUKCJA I STOŁY

Prasy hydrauliczne Serii CM posiadają spawaną elektrycznie konstrukcję wykonaną w całości z certyfikowanej stali S355JR. Po zespawaniu, konstrukcja jest stabilizowana i obrabiana dla uzyskania idealnej równoległości i dokładności wykonania.

Seria CM posiada stół górny i dolny ze stali wysokojakościowej C45E z rowkami teowymi wg DIN-650. Stół górny jest perfekcyjnie równoległy do stołu dolnego za sprawą dwóch bocznych prowadnic cylindrycznych o średnicy 50 mm, z bezobsługowymi bimetalicznymi tulejami ślizgowymi.

SIŁOWNIK I JEDNOSTKA HYDRAULICZNA

Siłownik podwójnego działania z chromowanym tłokiem oraz bezobsługowymi prowadnicami odpornymi na zużycie.

W standardzie znajduje się zabezpieczenie anty-obrotowe siłownika. Zakres skoku siłownika ustawiany jest za pomocą krańcówek z liniałem milimetrowym.

Napędzana jednostka hydrauliczna o dwóch prędkościach z automatycznym przejściem prędkości szybkiej w prędkość roboczą. Układ jest wyposażony w zawór dekompresji siłownika. W standardzie zainstalowana jest regulacja siły nacisku co pozwala na dopasowanie najlepszego ciśnienia układu do danej pracy.

Manometr prezentujący aktualną siłę nacisku wyskalowany jest w barach.

INSTALACJA ELEKTRYCZNA I BEZPIECZEŃSTWO

Panel sterujący posiada przełącznik, który umożliwia użytkownikowi wybranie manualnego lub półautomatycznego trybu pracy. Drugi przełącznik umożliwia wybór wysokiej lub niskiej prędkości pracy.

Układ elektryczny i hydrauliczny jest redundantny. Maszyna posiada dodatkowy hydrauliczny blok bezpieczeństwa oraz oprzyrządowanie samo-kontrolujące wszelkie funkcje hydrauliczne i elektryczne.

Ruch siłownika jest aktywowany przy pomocy niskonapięciowego słupka z pedałami.

Bezpieczeństwo jest zagwarantowane dzięki zamontowaniu pary otwieranych drzwi po obu stronach strefy roboczej oraz dzięki kurtynom foto-elektrycznym o poziomie bezpieczeństwa IV.

Prasy Serii CM umożliwiają użycie poduszki i/lub wyrzutników hydraulicznych.

Maszyna spełnia wszystkie istotne wymagania z zakresu ochrony zdrowia i bezpieczeństwa, zgodne z normami CE. Są one opisane w instrukcji obsługi, która jest dostarczona wraz z maszyną.

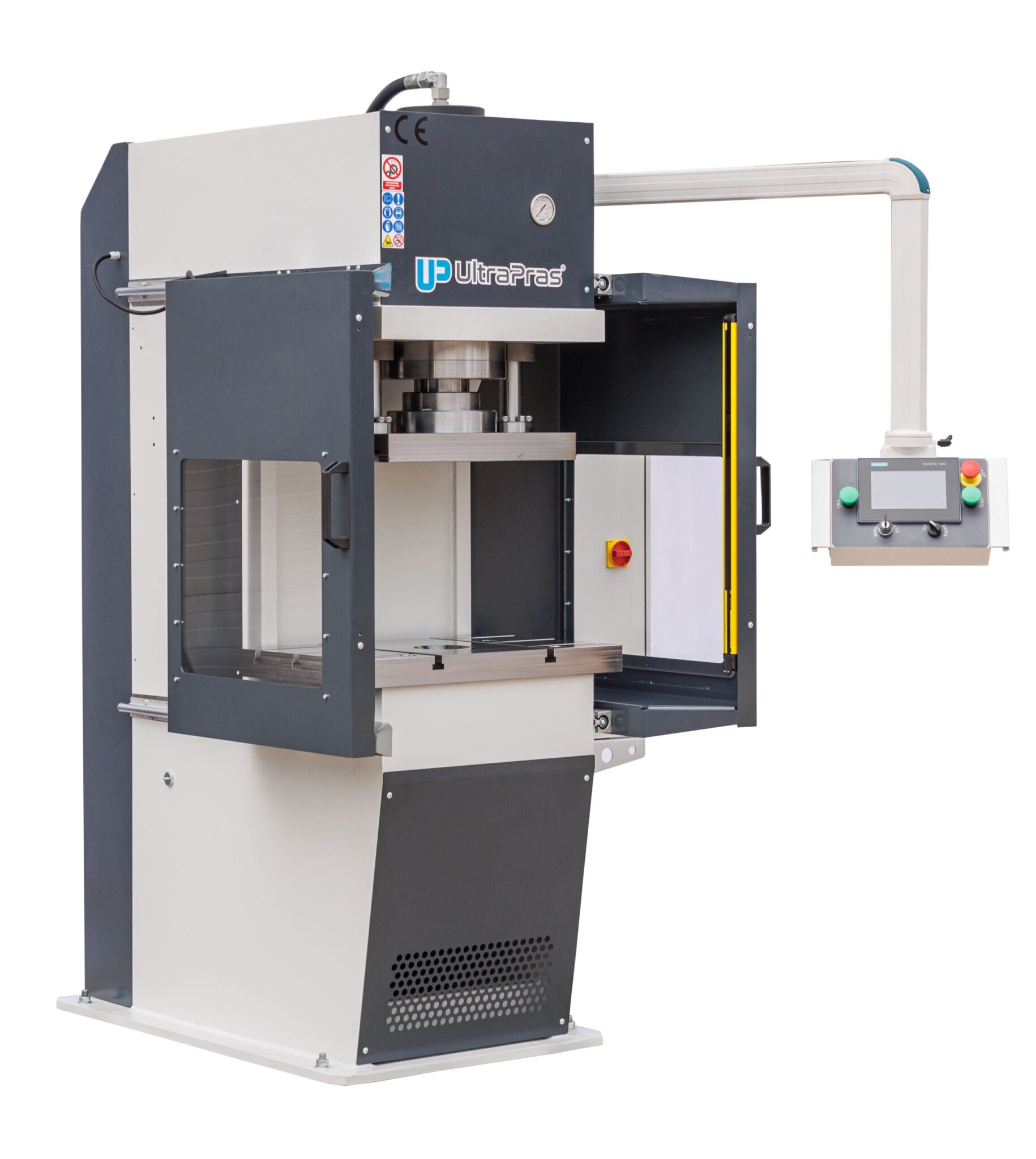

Prasy hydrauliczne ze stołem górnym oraz dolnym

prasa hydrauliczna 200 ton

SPECYFIKACJA

Siła [tn] – 80

Moc silnika [kw] – 7.5

Głębokość gardzieli [mm] – 340

Prędkość robocza [mm/sec] – 9

Prędkość dojścia [mm/sec] – 108

Prędkość powrotu [mm/sec] – 155

Maks. ciśnienie [bar] – 290

Skok tłoka [mm] – 450

Rozmiar stołu dolnego [mm] – 800 x 550

Rozmiar stołu górnego [mm] – 650 x 400

Maks. prześwit pionowy [mm] – 650

Wysokość robocza [mm] – 850

Długość całkowita (boczna) [mm] – 2050

Szerokość całkowita (przednia) [mm] – 1210

Wysokość całkowita [mm] – 2630

Waga [kg] – 2850

Siła [tn] – 100

Moc silnika [kw] – 7.5

Głębokość gardzieli [mm] – 375

Prędkość robocza [mm/sec] – 8

Prędkość dojścia [mm/sec] – 108

Prędkość powrotu [mm/sec] – 155

Maks. ciśnienie [bar] – 290

Skok tłoka [mm] – 450

Rozmiar stołu dolnego [mm] – 850 x 600

Rozmiar stołu górnego [mm] – 700 x 450

Maks. prześwit pionowy [mm] – 650

Wysokość robocza [mm] – 900

Długość całkowita (boczna) [mm] – 2340

Szerokość całkowita (przednia) [mm] – 1240

Wysokość całkowita [mm] – 2625

Waga [kg] – 3900

Siła [tn] – 150

Moc silnika [kw] – 7.5

Głębokość gardzieli [mm] – 400

Prędkość robocza [mm/sec] – 5.2

Prędkość dojścia [mm/sec] – 70

Prędkość robocza [mm/sec] – 105

Maks. ciśnienie [bar] – 290

Skok tłoka [mm] – 450

Średnica prowadnic [mm] – 50

Rozmiar stołu dolnego [mm] – 900 x 650

Rozmiar stołu górnego [mm] – 750 x 500

Maks. prześwit pionowy [mm] – 650

Wysokość robocza [mm] – 950

Długość całkowita (boczna) [mm] – 2135

Szerokość całkowita (przednia) [mm] – 1360

Wysokość całkowita [mm] – 2910

Waga [kg] – 4100

WYPOSAŻENIE OPCJONALNE

  • Prześwit pionowy 800 mm
  • Adaptacja pod robota
  • Połączenia hydrauliczne dla systemów peryferyjnych
  • Poduszka hydrauliczna
  • Wyrzutnik hydrauliczny

KONSTRUKCJA I STOŁY

Prasy hydrauliczne Serii CF posiadają spawaną elektrycznie konstrukcję, wykonaną w całości z certyfikowanej stali S355JR. Po zespawaniu, konstrukcja jest stabilizowana i obrabiana dla uzyskania idealnej równoległości i dokładności wykonania.

Seria CF posiada stół górny i dolny ze stali wysokojakościowej C45E z rowkami teowymi wg DIN-650. Stół górny jest perfekcyjnie równoległy do stołu dolnego za sprawą czterech bocznych prowadnic cylindrycznych o średnicy 50 mm, z bezobsługowymi bimetalicznymi tulejami ślizgowymi.

SIŁOWNIK I JEDNOSTKA HYDRAULICZNA

Siłownik główny jednostronnego działania z chromowanym tłokiem oraz bezobsługowymi, odpornymi na zużycie prowadnicami. Jest on odpowiedzialny za ruch w zakresie roboczym.

Do szybkiego dojazdu oraz powrotu prasa używa dwóch siłowników pomocniczych z chromowanymi tłokami oraz odpornymi na zużycie prowadnicami. Prasa posiada dwa niezależne hydrauliczne bloki bezpieczeństwa. Napędzana jednostka hydrauliczna z zaworem napełniania wstępnego do dojazdu i powrotu. Pompa o stałym przepływie do cyklu roboczego ze stałą prędkością.

Jest wyposażona w zawór kierunkowy, zawór redukcyjny, zawór dekompresyjny oraz system chłodzący typu powietrze-olej.

Manometr wyskalowany jest w barach.

INSTALACJA ELEKTRYCZNA I BEZPIECZEŃSTWO

PLC SIEMENS mod. SIMATIC S7 1200 z 7”ekranem dotykowym mod. KTP-700 na ruchomym ramieniu. Pozwala on zaprogramować siłę nacisku, skok siłownika oraz prędkości. Pamięć pozwala na zapisanie 300 różnych cykli roboczych.

Układ elektryczny i hydrauliczny jest redundantny. Maszyna posiada dodatkowy blok bezpieczeństwa oraz oprzyrządowanie samo-kontrolujące wszelkie funkcje hydrauliczne i elektryczne. To zapewnia weryfikację trybów pracy a także kontroluje bezpieczne odległości od kurtyn fotoelektrycznych.

Ruch siłownika jest aktywowany przy pomocy niskonapięciowego słupka z pedałami.

Bezpieczeństwo jest zagwarantowane dzięki parze bocznych drzwi otwieranych oraz dzięki kurtynom foto-elektrycznym zainstalowanym na skrajach drzwi przy wejściu do strefy roboczej.

Prasy Serii CF umożliwiają użycie poduszki i/lub wyrzutników hydraulicznych.

Maszyna spełnia wszystkie istotne wymagania z zakresu ochrony zdrowia i bezpieczeństwa, zgodne z normami CE.

Są one wymienione w instrukcji obsługi, która jest dostarczona wraz z maszyną.

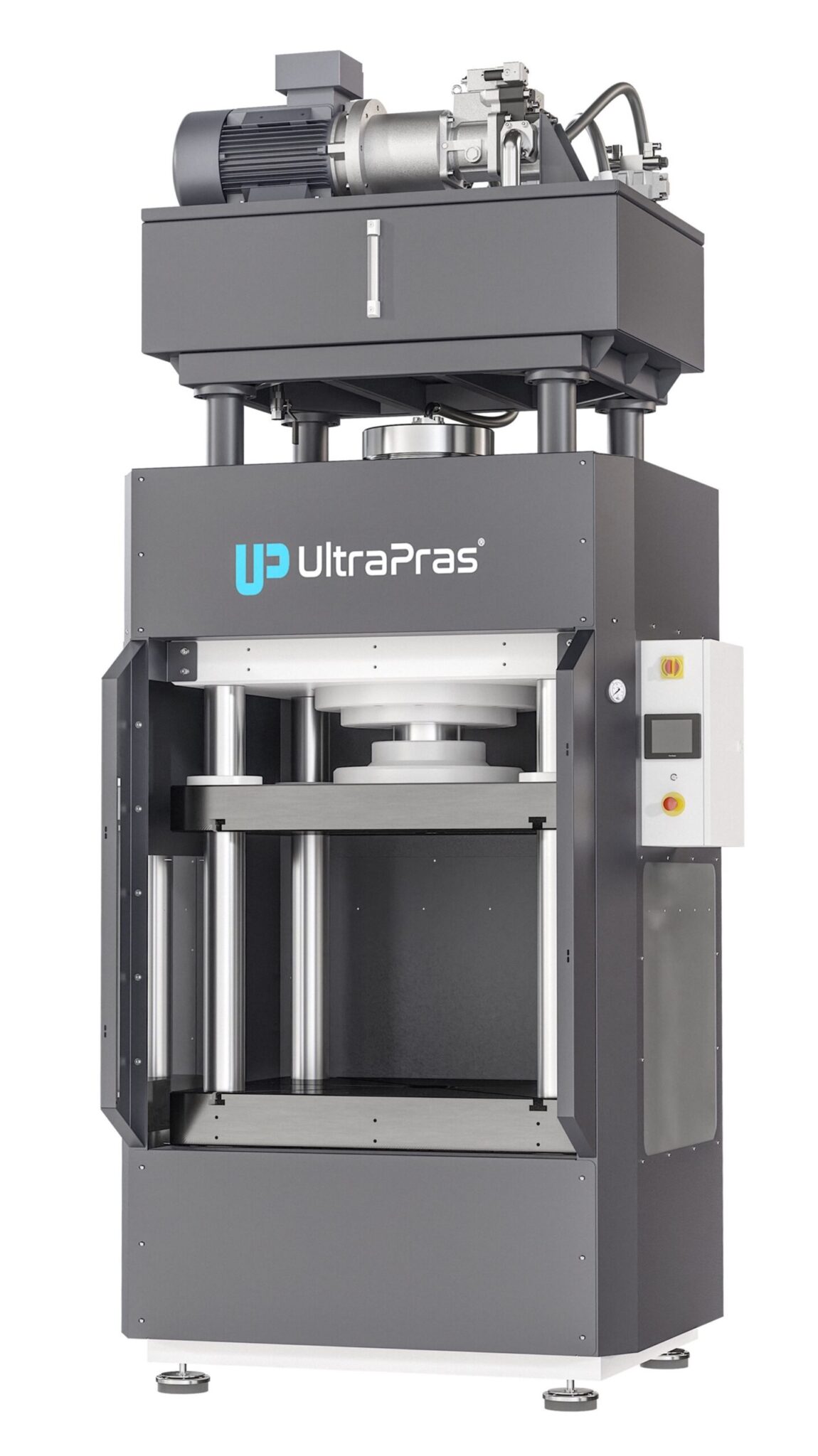

Prasy z czterema kolumnami

prasa czterokolumnowa

KONSTRUKCJA I STOŁY

Prasy hydrauliczne Serii M posiadają trzy elementy struktury spawane elektrycznie, wykonane w całości z certyfikowanej stali S355JR. Po zakończeniu procesu spawania konstrukcji są one stabilizowane i obrabiane dla zapewnienia idealnej równoległości oraz dokładności.

Stoły – górny i dolny, wykonane są z wysokojakościowej stali C45E z rowkami teowymi wg DIN-650. Gwarantujemy minimalne tarcie w trakcie ruchu stołu górnego, dzięki wysokiej jakości tulejom ślizgowym ze stopu bimetalicznego. Idealną równoległość stołów uzyskujemy dzięki czterem chromowanym i rektyfikowanym kolumnom cylindrycznym.

Dostosowywanie skoku górnego stołu oraz moment zmiany prędkości z dojazdowej na roboczą odbywa się z poziomu bocznego panelu 3-drożnego.

SIŁOWNIK I JEDNOSTKA HYDRAULICZNA

Siłownik podwójnego działania z chromowym tłokiem oraz bezobsługowymi, odpornymi na zużycie prowadnicami.

Napędzana jednostka hydrauliczna o dwóch prędkościach z automatycznym przełączaniem prędkości szybkiej, dojazdowej na prędkość roboczą. Jest wyposażona w zawór dekompresji siłownika i cichą pompę hydrauliczną. W standardzie zainstalowana jest regulacja ciśnienia, która umożliwia ustawienie najlepszej siły nacisku dla danego rodzaju pracy.

Manometr prezentujący aktualną siłę nacisku jest wyskalowany w barach.

Modele o większych rozmiarach/tonażu są dostępne na specjalne zamówienie.

SPECYFIKACJA

Siła [tn] – 50

Moc silnika [kw] – 4

Prędkość robocza [mm/sec] – 6.3

Prędkość dojścia [mm/sec] – 32

Prędkość powrotu [mm/sec] – 42

Skok tłoka [mm] – 450

Średnica prowadnic [mm] – 60

Użytkowe wymiary stołu [mm] – 750 x 620

Pomiędzy kolumnami [mm] – 750 x 410

Przestrzeń pionowa [mm] – 600

Wysokość robocza [mm] – 800

Długość całkowita (boczna) [mm] – 1020

Szerokość całkowita (przednia) [mm] – 1470

Wysokość całkowita [mm] – 2650

Waga [kg] – 3200

Siła [tn] – 80

Moc silnika [kw] – 5.5

Prędkość robocza [mm/sec] – 6

Prędkość dojścia [mm/sec] – 25

Prędkość powrotu [mm/sec] – 36

Skok tłoka [mm] – 450

Średnica prowadnic [mm] – 80

Użytkowe wymiary stołu [mm] – 900 x 850

Pomiędzy kolumnami [mm] – 900 x 600

Przestrzeń pionowa [mm] – 600

Wysokość robocza [mm] – 800

Długość całkowita (boczna) [mm] – 1330

Szerokość całkowita (przednia) [mm] – 1680

Wysokość całkowita [mm] – 2685

Waga [kg] – 3400

Siła [tn] – 100

Moc silnika [kw] – 7.5

Prędkość robocza [mm/sec] – 6.2

Prędkość dojścia [mm/sec] – 31

Prędkość powrotu [mm/sec] – 48

Skok tłoka [mm] – 450

Średnica prowadnic [mm] – 100

Uzytkowe wymiary stołu [mm] – 1050 x 950

Pomiędzy kolumnami [mm] – 1050 x 650

Przestrzeń pionowa [mm] – 650

Wysokość robocza [mm] – 800

Długość całkowita (boczna) [mm] – 1430

Szerokość całkowita (przednia) [mm] – 1880

Wysokość całkowita [mm] – 2780

Waga [kg] – 4300

Siła [tn] – 150

Moc silnika [kw] – 7.5

Prędkość robocza [mm/sec] – 3.9

Prędkość dojścia [mm/sec] – 20

Prędkość powrotu [mm/sec] – 31

Skok tłoka [mm] – 450

Średnica prowadnic [mm] – 120

Użytkowe wymiary stołu [mm] – 1050 x 950

Pomiędzy kolumnami [mm] – 1050 x 590

Przestrzeń pionowa [mm] – 700

Wysokość robocza [mm] – 800

Długość całkowita (boczna) [mm] – 1490

Szerokość całkowita (przednia) [mm] – 1940

Wysokość całkowita [mm] – 2885

Waga [kg] – 5580

Siła [tn] – 220

Moc silnika [kw] – 11

Prędkość robocza [mm/sec] – 3.8

Prędkość dojścia [mm/sec] – 17

Prędkość powrotu [mm/sec] – 30

Skok tłoka [mm] – 450

Średnica prowadnic [mm] – 120

Użytkowe wymiary stołu [mm] – 1200 x 950

Pomiędzy kolumnami [mm] – 1200 x 590

Przestrzeń pionowa [mm] – 750

Wysokość robocza [mm] – 900

Długość całkowita (boczna) [mm] – 1450

Szerokość całkowita (przednia) [mm] – 2240

Wysokość całkowita [mm] – 3125

Waga [kg] – 8500

Siła [tn] – 300

Moc silnika [kw] – 11

Prędkość robocza [mm/sec] – 2.8

Prędkość dojścia [mm/sec] – 13

Prędkość robocza [mm/sec] – 18

Skok tłoka [mm] – 450

Średnica prowadnic [mm] – 150

Użytkowe wymiary stołu [mm] – 1300 x 1000

Pomiędzy kolumnami [mm] – 1300 x 570

Przestrzeń pionowa [mm] – 800

Wysokość robocza [mm] – 900

Długość całkowita (boczna) [mm] – 1500

Szerokość całkowita (przednia) [mm] – 2650

Wysokość całkowita [mm] – 3250

Waga [kg] – 10 800

Wyposażenie opcjonalne

  • PLC SIEMENS mod. SIMATIC S7 1200 z 7 ”ekranem dotykowym mod. KTP-700
  • Frontowo wysuwany dolny stół
  • Poduszka hydrauliczna
  • Wyrzutnik hydrauliczny umieszczony na górnym lub dolnym stole lub na obu
  • Dostosowanie do robotyki
  • Urządzenia chłodzące dla grupy hydraulicznej przez układ powietrzno-olejowy
  • Duża prędkość dzięki zaworom napełniającym i cylindrom bocznym
  • Połączenia hydrauliczne do systemów peryferyjnych

INSTALACJA ELEKTRYCZNA ORAZ BEZPIECZEŃSTWO

Panel sterujący posiada przełącznik, który umożliwia użytkownikowi wybranie ręcznego lub półautomatycznego trybu pracy oraz drugi przełącznik umożliwiający wybór wysokiej lub niskiej prędkości pracy. Układ elektryczny i hydrauliczny jest redundantny.

Maszyna posiada dodatkowy blok bezpieczeństwa oraz oprzyrządowanie samo-kontrolujące wszelkie funkcje hydrauliczne i elektryczne. To zapewnia weryfikację trybów pracy a także kontroluje bezpieczne odległości od kurtyn fotoelektrycznych. Ruch siłownika jest aktywowany przy pomocy niskonapięciowego słupka z pedałami.

Bezpieczeństwo operatora jest zagwarantowane dzięki zastosowaniu kurtyn foto-elektrycznych o poziomie zabezpieczeń IV, zamontowanych z przodu strefy roboczej. Strefa boczna jest chroniona przez dwa panele zamocowane na stałe. Strefa tylna posiada praktyczny panel ochronny otwierany, z magnetycznym ryglem i detekcją otwarcia.

Prasy Serii M umożliwiają użycie poduszki i/lub wyrzutników hydraulicznych.

Maszyna spełnia wszystkie istotne wymagania z zakresu ochrony zdrowia i bezpieczeństwa, zgodne z normami CE. Są one wymienione w instrukcji obsługi, która jest dostarczona wraz z maszyną.

Prasy monoblokowe

prasa hydrauliczna 500 ton

SPECYFIKACJA

Siła [tn] – 80

Moc silnika [kw] – 5.5

Prędkość robocza [mm/sec] – 6

Prędkość dojścia [mm/sec] – 25

Prędkość powrotu [mm/sec] – 36

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Średnica prowadnic [mm] – 50

Wymiary stołu dolnego [mm] – 700 x 500

Wymiary stołu górnego [mm] – 600 x 450

Maks. prześwit pionowy [mm] – 400

Prześwit przedni [mm] – 800

Wysokość robocza [mm] – 900

Długość całkowita (boczna) [mm] – 1025

Szerokość całkowita (przednia) [mm] – 1500

Wysokość całkowita [mm] – 2500

Waga [kg] – 2080

Siła [tn] – 100

Moc silnika [kw] – 7.5

Prędkość robocza [mm/sec] – 6.2

Prędkość dojścia [mm/sec] – 30

Prędkość powrotu [mm/sec] – 48

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Średnica prowadnic [mm] – 50

Wymiary stołu dolnego [mm] – 700 x 500

Wymiary stołu górnego [mm] – 600 x 450

Maks. prześwit pionowy [mm] – 400

Prześwit przedni [mm] – 800

Wysokość robocza [mm] – 900

Długość całkowita (boczna) [mm] – 1075

Szerokość całkowita (przednia) [mm] – 1525

Wysokość całkowita [mm] – 2575

Waga [kg] – 2340

Siła [tn] – 150

Moc silnika [kw] – 7.5

Prędkość robocza [mm/sec] – 3.9

Prędkość dojścia [mm/sec] – 20

Prędkość powrotu [mm/sec] – 30

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 250

Średnica prowadnic [mm] – 50

Wymiary stołu dolnego [mm] – 750 x 550

Wymiary stołu górnego [mm] – 650 x 500

Maks. prześwit pionowy [mm] – 400

Prześwit przedni [mm] – 850

Wysokość robocza [mm] – 950

Długość całkowita (boczna) [mm] – 1110

Szerokość całkowita (przednia) [mm] – 1750

Wysokość całkowita [mm] – 2720

Waga [kg] – 3250

Siła [tn] – 220

Moc silnika [kw] – 11

Prędkość robocza [mm/sec] – 3.8

Prędkość dojścia [mm/sec] – 17

Prędkość powrotu [mm/sec] – 30

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 300

Średnica prowadnic [mm] – 60

Wymiary stołu dolnego [mm] – 800 x 600

Wymiary stołu górnego [mm] – 700 x 550

Maks. prześwit pionowy [mm] – 500

Prześwit przedni [mm] – 900

Wysokość robocza [mm] – 1000

Długość całkowita (boczna) [mm] – 1095

Szerokość całkowita (przednia) [mm] – 1875

Wysokość całkowita [mm] – 3045

Waga [kg] – 4680

Siła [tn] – 300

Moc silnika [kw] – 11

Prędkość robocza [mm/sec] – 2.8

Prędkość dojścia [mm/sec] – 13

Prędkość powrotu [mm/sec] – 19

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 300

Średnica prowadnic [mm] – 60

Wymiary stołu dolnego [mm] – 850 x 650

Wymiary stołu górnego [mm] – 750 x 600

Maks. prześwit pionowy [mm] – 500

Prześwit przedni [mm] – 950

Wysokość robocza [mm] – 1000

Długość całkowita (boczna) [mm] – 1225

Szerokość całkowita (przednia) [mm] – 2025

Wysokość całkowita [mm] – 3130

Waga [kg] – 6490

Siła [tn] – 500

Moc silnika [kw] – 15

Prędkość robocza [mm/sec] – 2.4

Prędkość dojścia [mm/sec] – 10

Prędkość powrotu [mm/sec] – 17

Maks. ciśnienie [bar] – 320

Skok tłoka [mm] – 500

Średnica prowadnic [mm] – 80

Wymiary stołu dolnego [mm] – 1000 x 850

Wymiary stołu górnego [mm] – 100 x 800

Maks. prześwit pionowy [mm] – 700

Prześwit przedni [mm] – 1150

Wysokość robocza [mm] – 1000

Długość całkowita (boczna) [mm] – 1470

Szerokość całkowita (przednia) [mm] – 2585

Wysokość całkowita [mm] – 3610

Waga [kg] – 12150

Wyposażenie opcjonalne

  • Sterownik PLC SIEMENS model SIMATIC S7 1200 z 7” ekranem dotykowym model KTP-700.
  • Zwiększenie prędkości pracy dzięki zaworom wstępnego napełniania oraz siłownikom pomocniczym.
  • Poduszka hydrauliczna.
  • Wyrzutnik hydrauliczny umieszczony w stole górnym, dolnym lub w obu.
  • System chłodzenia układu hydraulicznego olej-powietrze.

KONSTRUKCJA I STOŁY

Prasy hydrauliczne Serii R zbudowane są z monoblokowej struktury, spawane elektrycznie, wykonane w całości z certyfikowanej stali S355JR. Po zakończeniu procesu spawania konstrukcji są one stabilizowane i obrabiane dla zapewnienia idealnej równoległości oraz dokładności.

Oba stoły – górny i dolny, wykonane są z wysokojakościowej stali C45E z rowkami teowymi wg DIN-650. Stoły są idealnie równoległe dzięki czterem bezobsługowym prowadnicom cylindrycznym z bimetalicznymi tulejami ślizgowymi.

Dostosowywanie skoku górnego stołu oraz moment zmiany prędkości z dojazdowej na roboczą odbywa się z poziomu bocznego panelu 3-drożnego.

SIŁOWNIK ORAZ JEDNOSTKA HYDRAULICZNA

Siłownik podwójnego działania z chromowym tłokiem oraz bezobsługowymi, odpornymi na zużycie prowadnicami.

Napędzana jednostka hydrauliczna o dwóch prędkościach z automatycznym przełączaniem prędkości szybkiej, dojazdowej na prędkość roboczą. Jest wyposażony w zawór dekompresji siłownika. W standardzie zainstalowana jest regulacja ciśnienia, która umożliwia ustawienie najlepszej siły nacisku dla danego rodzaju pracy.

Manometr prezentujący aktualną siłę nacisku jest wyskalowany w barach.

INSTALACJA ELEKTRYCZNA ORAZ BEZPIECZEŃSTWO

Panel sterujący posiada przełącznik, który umożliwia użytkownikowi wybranie ręcznego lub półautomatycznego trybu pracy oraz drugi przełącznik umożliwiający wybór wysokiej lub niskiej prędkości pracy.

Układ elektryczny i hydrauliczny jest redundantny. Maszyna posiada dodatkowy blok bezpieczeństwa oraz oprzyrządowanie samo-kontrolujące wszelkie funkcje hydrauliczne i elektryczne. To zapewnia weryfikację trybów pracy a także kontroluje bezpieczne odległości od kurtyn foto-elektrycznych.

Ruch siłownika jest aktywowany przy pomocy niskonapięciowego słupka z pedałami.

Bezpieczeństwo operatora jest zagwarantowane dzięki zastosowaniu kurtyn foto-elektrycznych o poziomie zabezpieczeń IV, zamontowanych z przodu strefy roboczej. Strefa boczna jest chroniona przez ściany boczne struktury. Strefa tylna posiada praktyczny panel ochronny otwierany, z magnetycznym ryglem i detekcją otwarcia.

Prasy Serii R umożliwiają użycie poduszki i/lub wyrzutników hydraulicznych.

Maszyna spełnia wszystkie istotne wymagania z zakresu ochrony zdrowia i bezpieczeństwa, zgodne z normami CE.

Są one wymienione w instrukcji obsługi, która jest dostarczona wraz z maszyną.

© 2024 UltraPras | Polityka prywatności | Realizacja: emste.eu

Call Now Button

Zaloguj się używając swojego loginu i hasła

Nie pamiętasz hasła ?
