Prasy portalowe

Prasy portalowe

Opis

  • Hydrauliczna prasa portalowa od RHTC została wykonana ze stali ST-52.3 i jest
    odpowiednia do gięcia dużych arkuszy oraz ciężkich elementów.
  • Prasy wyposażono w ruchomy wrzeciennik (boczny) oraz ruchomą ramę portalową
    (wzdłużną):

    • TL-80: ruch wrzeciennika oraz mostu można wykonać ręką.
    • TL-150, TL-220 oraz TL-300: ruch wrzeciennika oraz mostu jest napędzany. Ruch
      wzdłużny ramy jest wykonywany silnikiem połączonym z falownikiem i pasem zębatym,
      aby zapewnić dokładne i czułe przesunięcie. Ruch ramy w modelach specjalnych jest
      wykonywany przez serwonapęd Lenze.
  • Urządzenie posiada siłownik dwustronnego działania pokryty chromem, z tłokiem
    zabezpieczonym przed obrotem oraz wymienną płytę dolną (wykonywaną do
    zaadaptowania narzędzi). Skok tłoka można łatwo regulować za pomocą ograniczników.
  • Elektryczny zespół hydrauliczny wyposażony jest w dwie prędkości oraz automatyczne
    odłączenie wysokiej prędkości; posiada również reduktor ciśnienia i manometr
    wyskalowany w tonach.
  • Obsługa następuje poprzez:
    • TL-80: dźwignię na panelu sterowania (panel posiada również wyłącznik awaryjny z
      systemem blokowania).
    • TL-150, TL-220 oraz TL-300: stację zdalnego sterowania z wyłącznikiem awaryjnym
      oraz przyciskiem potwierdzenia obsługi. Panel sterowania po prawej stronie prasy
      posiada przełącznik do wyboru rodzaju pracy (ręczna lub półautomatyczna) oraz
      przełącznik prędkości (szybkie przybliżanie lub wolne prasowanie).
  • Maszyna może być wyposażona w akcesoria opcjonalne jak płaski dolny stół, wyrzutniki
    zamontowane w stole dolnym (połączone do drugiego zespołu hydraulicznego) lub z
    geometrią stołu dopasowaną do Twoich wymagań.
  • Urządzenie posiada dwuletnią gwarancję, jest wykonane w Europie i spełnia najnowsze
    wymagania certyfikatu CE.

Dostępne modele

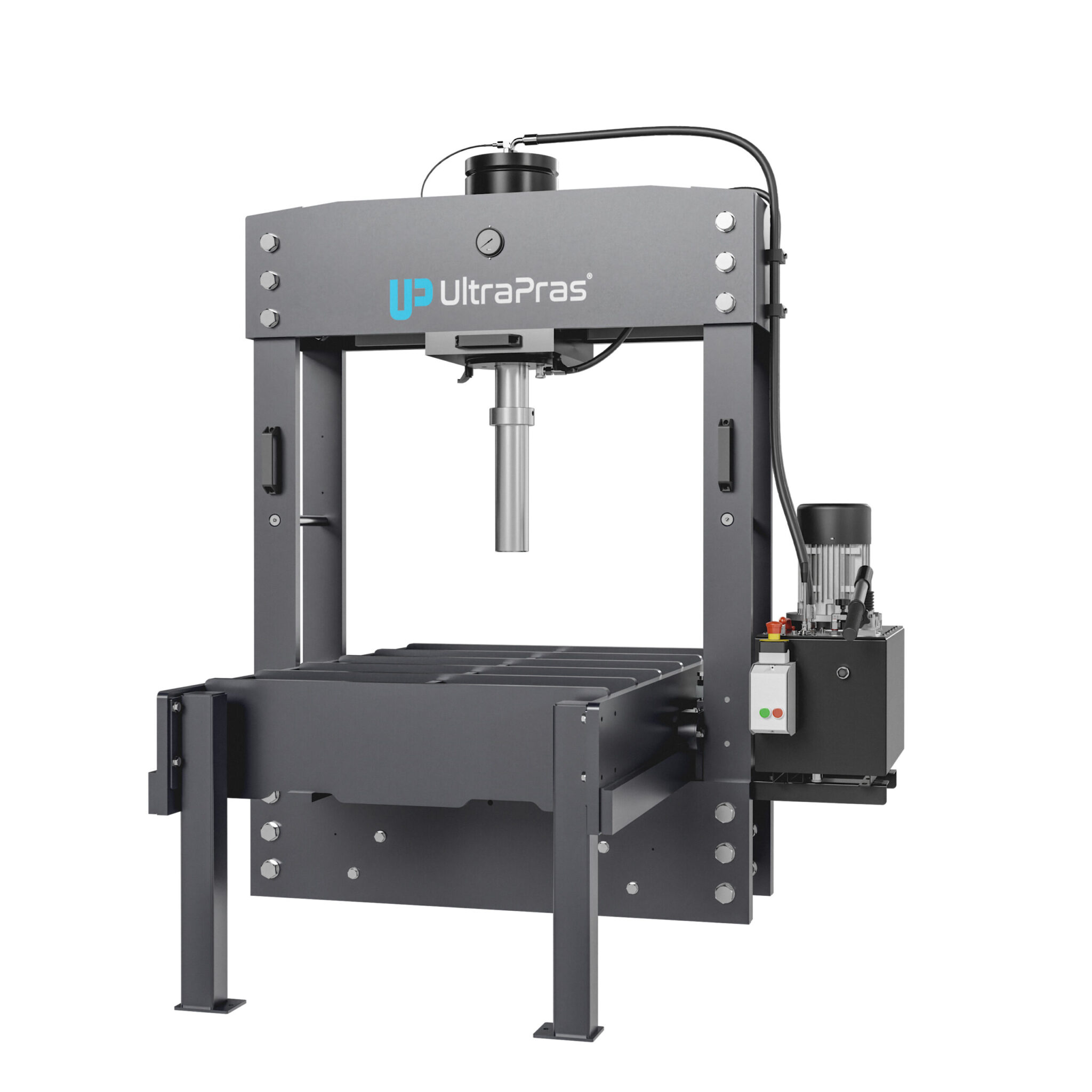

  • TL-80
  • TL-150
  • TL-220
  • TL-300

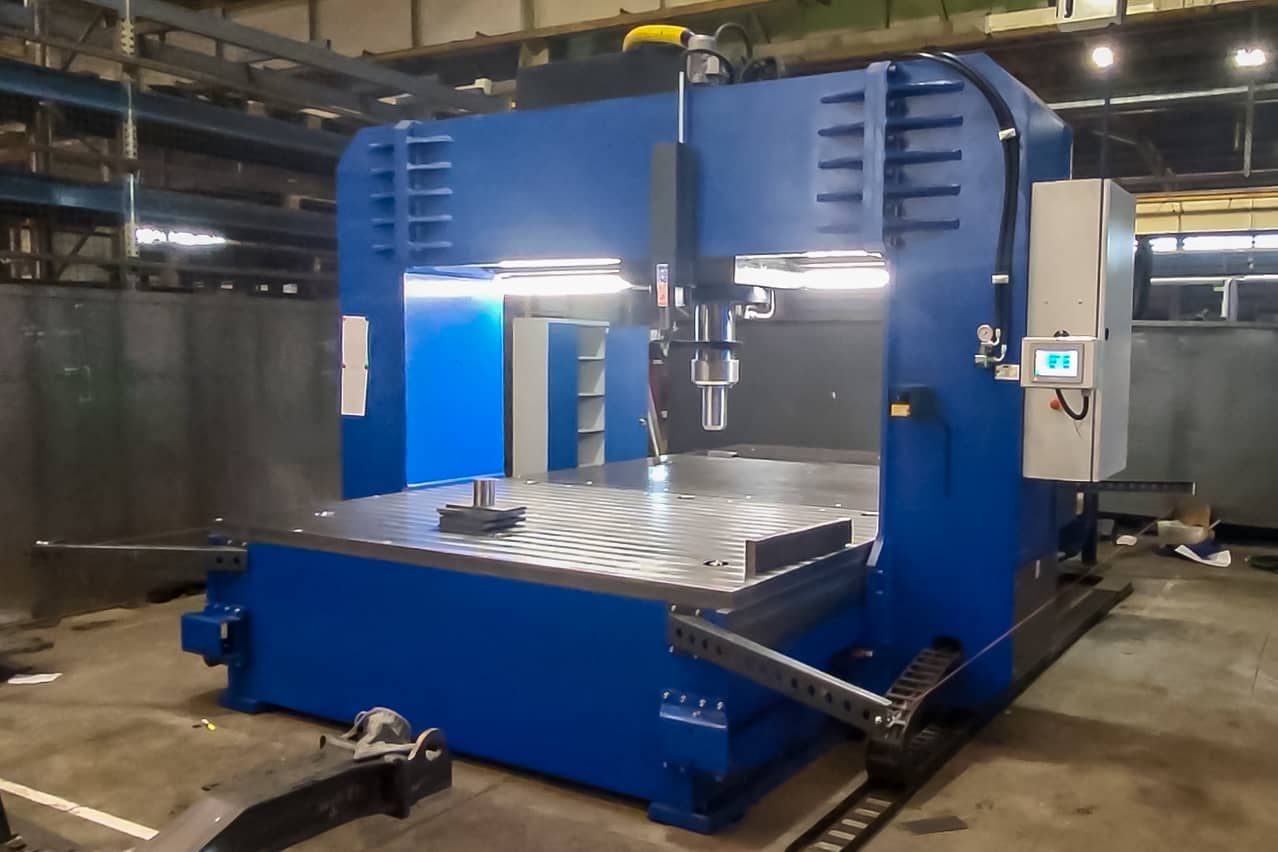

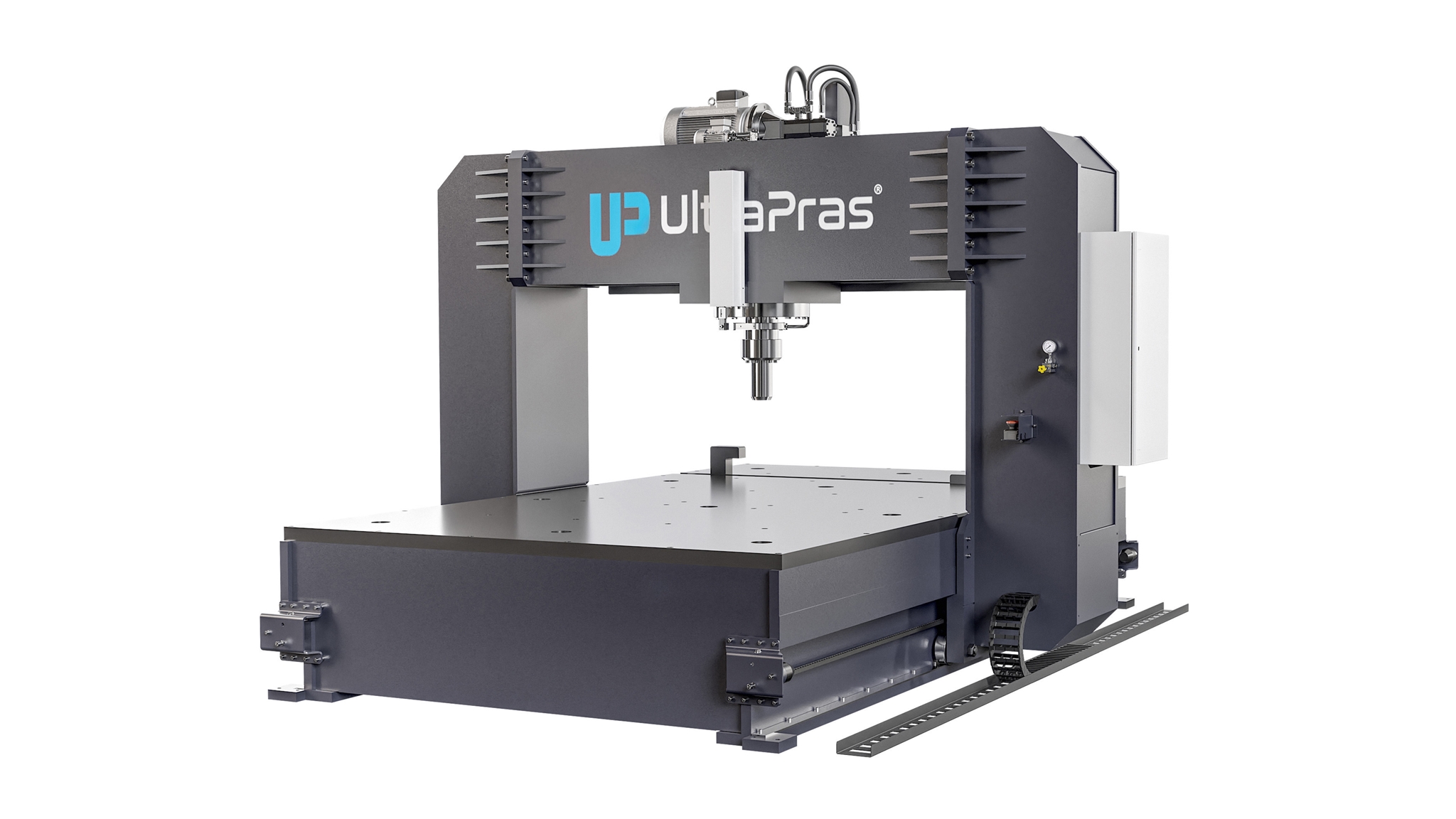

Prasy portalowe są zaprojektowane do gięcia dużych arkuszy i przedmiotów.
Dzięki ruchomej ramie oraz wrzecionie, mamy dostęp do wszystkich punktów
powierzchni stołu.

Specyfikacja

Siła [tn] – 80

Moc silnika [kw]  – 4

Ilość oleju w zbiorniku / Rodzaj oleju: TL-46 [dm3] – min. 30

Prędkość robocza [mm/sec] – 3.8

Prędkość dojścia [mm/sec] – 10

Prędkość robocza [mm/sec] – 17

Maks. ciśnienie [bar] – 315

Skok tłoka [mm] – 500

Wymiar stołu l x w [mm] – 1730×1015

Przestrzeń pozioma [mm] – 1050

Przestrzeń pionowa [mm] – 600

Przesunięcie wrzeciennika [mm] – 730

Przesunięcie ramy [mm] – 1100

Wysokość robocza [mm] – 800

Długość całkowita [mm] – 1730

Szerokość całkowita [mm] – 1726

Wysokość całkowita [mm] – 3363

Waga [kg] – 1240

Siła [tn] – 150

Moc silnika [kw]  – 4

Ilość oleju w zbiorniku / Rodzaj oleju: TL-46 [dm3] – min. 30

Prędkość robocza [mm/sec] – 2

Prędkość dojścia [mm/sec] – 10

Prędkość robocza [mm/sec] – 16

Maks. ciśnienie [bar] – 315

Skok tłoka [mm] – 450

Wymiar stołu l x w [mm] – 3000×1550

Przestrzeń pozioma [mm] – 1565

Przestrzeń pionowa [mm] – 700

Przesunięcie wrzeciennika [mm] – 1100

Przesunięcie ramy [mm] – 2150

Wysokość robocza [mm] – 600

Długość całkowita [mm] – 3260

Szerokość całkowita [mm] – 2520

Wysokość całkowita [mm] – 2640

Waga [kg] – 6500

Siła [tn] – 220

Moc silnika [kw]  – 7.5

Ilość oleju w zbiorniku / Rodzaj oleju: TL-46 [dm3] – min. 30

Prędkość robocza [mm/sec] – 2

Prędkość dojścia [mm/sec] – 10

Prędkość robocza [mm/sec] – 15

Maks. ciśnienie [bar] – 315

Skok tłoka [mm] – 450

Wymiar stołu l x w [mm] – 3500×2045

Przestrzeń pozioma [mm] – 2060

Przestrzeń pionowa [mm] – 700

Przesunięcie wrzeciennika [mm] – 1550

Przesunięcie ramy [mm] – 2500

Wysokość robocza [mm] – 700

Długość całkowita [mm] – 3860

Szerokość całkowita [mm] – 3430

Wysokość całkowita [mm] – 3000

Waga [kg] – 13000

Siła [tn] – 300

Moc silnika [kw]  – 7.5

Ilość oleju w zbiorniku / Rodzaj oleju: TL-46 [dm3] – min. 30

Prędkość robocza [mm/sec] – 2

Prędkość dojścia [mm/sec] – 10

Prędkość robocza [mm/sec] – 16

Maks. ciśnienie [bar] – 315

Skok tłoka [mm] – 450

Wymiar stołu l x w [mm] – 4000×2545

Przestrzeń pozioma [mm] – 2560

Przestrzeń pionowa [mm] – 700

Przesunięcie wrzeciennika [mm] – 2000

Przesunięcie ramy [mm] – 3000

Wysokość robocza [mm] – 750

Długość całkowita [mm] – 4360

Szerokość całkowita [mm] – 3930

Wysokość całkowita [mm] – 3100

Waga [kg] – 16000
