UPV80

prasa hydrauliczna
wykrojnik otwory technologiczne

WYKROJNIK DO WYKRAWANIA OTWORÓW TECHNOLOGICZNYCH POD OCYNK „KSZTAŁT KLINA”

Max. grubość: 4mm
Regulacja nacięcia

wykrojnik otwory technologiczne pod ocynk

WYKROJNIK DO WYKRAWANIA OTWORÓW TECHNOLOGICZNYCH POD OCYNK „KSZTAŁT KLINA” W NAROŻACH

Max. grubość: 4mm
Regulacja nacięcia

wykrojnik otwory technologiczne

WYKROJNIK DO WYKRAWANIA OTWORÓW TECHNOLOGICZNYCH POD OCYNK „KSZTAŁT FASOLKA”

Max. grubość: 4mm
Regulacja nacięcia

wykrojnik przenikanie rur

WYKROJNIK DO PROSTOPADŁEGO ŁĄCZENIA RUR

Max. grubość: 3.2mm
Max. średnica: ⌀60

wykrojnik do łączenia rur

WYKROJNIK DO PROSTOPADŁEGO ŁĄCZENIA RUR Z WYPŁYWKĄ POD OCYNK

Max. grubość: 3.2mm
Max. średnica: ⌀60

otwory do podwieszania profili w malarni

WYKROJNIK DO WYKRAWANIA OTWORÓW TECHNOLOGICZNYCH DO PODWIESZANIA

Max. grubość: 4mm
Max. wymiar: ⌀10

WYKROJNIK DO WYKRAWANIA PROSTOKĄTÓW W PROFILACH

Max. grubość: 4mm
Max. wymiar prostokątów: 10mmx15mm

wykrojnik do cięcia ceownika

WYKROJNIK DO CIĘCIA CEOWNIKA

Max. wymiary: 50mmx50mm
Max. grubość: 2mm

wykrojnik do cięcia pręta

WYKROJNIK DO CIĘCIA PRĘTA

Max. grubość: 16mm
Cięcie prętów kwadratowych oraz okrągłych

wykrojnik do naroży

WYKROJNIK DO ZAOKRĄGLANIA NAROŻY BLACH

Max. grubość: 5mm
Promienie: 10mm, 15mm, 20mm, 28mm

WYKROJNIK DO WYKRAWANIA NAROZY BLACH 80×80

Max. grubość: 3mm
Max. wymiar: 80mmx80mm

WYKROJNIK KOLUMNOWY DO OTWOROWANIA PROFILI

Max. wymiar : 60mmx60mm
Max. grubość: 3mm

wykrojnik do cięcia płaskownika

WYKROJNIK DO CIĘCIA PŁASKOWNIKA

Max. szerokość: 50mm
Max. grubość: 5mm

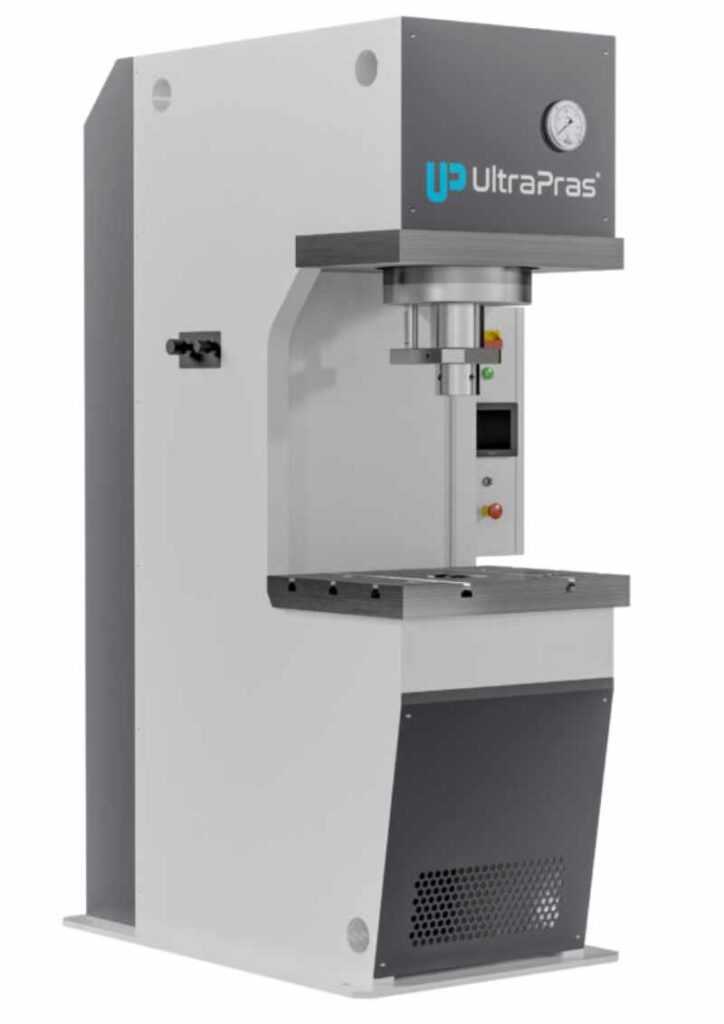

UPV80 to nasza flagowa prasa hydrauliczna idealnie nadająca się do prac typu:

  • cięcie
  • wykrawanie
  • tłoczenie
  • zaprasowywanie
  • wytłaczanie

Centralnie pod tłokiem w stole oraz w dolnej części korpusu został wykonany otwór fi100, który umożliwia swobodne wypadanie np. odpadów w operacji wykrawania.
Dzięki możliwości wymiany stołów możemy dostosować maszynę do prac z materiałami o większych lub mniejszych gabarytach.
Pionową prasę hydrauliczną charakteryzuje:

  • sztywność
  • siła
  • powtarzalność
  • intuicyjne sterowanie
  • bezawaryjność
  • mobilność

Maszyna posiada dwa tryby pracy, manualny oraz automatyczny:

– manualny: pozwala na sterowanie wysuwu tłoka w całym zakresie pracy tj. 150mm, za pomocą włączników nożnych (lewy-wysuw, prawy-cofnięcie). Tryb ten pozwala na dokładne ustawienie np. wykrojników oraz tłoczników).

– automatyczny: za pomocą już tylko jednego włącznika prasa powtarzalnie wykonuje ustalony wcześniej przez operatora cykl tłoka.

UPV28 posiada sterowanie dotykowe ProFace by Schneider Electric. Dzięki takiej opcji możliwe jest ustawienie pozycji tłoka nawet do 0,1 mm.

Maszyna
  • Napęd maszyny realizowany jest za pomocą agregatu 250bar 7.5kW
  • Maks. Nacisk 80T generowany jest przez siłownik hydrauliczny ze średnicą tłoka 120mm
  • Sterowanie siłownikiem hydraulicznym jest możliwe na każdym etapie jego pracy
  • Stół roboczy o wymiarach 650mm x 490mm posiada kanały teowe umożliwiających montaż narzędzi i przyrządów niezbędnych do pracy
  • Nagwintowana końcówka tłoczyska M120x6 umożliwia zastosowanie różnego rodzaju nakrętek do mocowania narzędzi
Sterowanie
  • Prasa wyposażona została w skrzynkę elektryczną z zaimplementowanym sterowaniem
  • Sterowanie siłownikiem hydraulicznym odbywa się za pośrednictwem pedałów nożnych
  • Skok tłoka regulowany jest za pomocą elektronicznego sterownika dzięki któremu możliwe jest ustawienie położenia narzędzia roboczego z dokładnością do 0,1mm, co pozwala operatorowi na określenie krańcowych miejsc pracy siłownika
  • Regulację prędkości wysuwu tłoka i siły nacisku umożliwiają zastosowane zawory hydrauliczne dostępne operatorowi
  • Praca maszyny odbywa się w trybie automatycznym lub manualnym
Bezpieczeństwo
  • Oznaczenie CE: Maszyna odpowiada warunkom bezpieczeństwa i ochrony zdrowia Wytycznych Budowy Maszyn Unii Europejskiej 2006/42/WE
  • Maszyna posiada cztery przyciski awaryjnego stopu, umożliwiające zatrzymanie pracy maszyny w dowolnym momencie pracy
Transport maszyny
  • Maszyna została wyposażona w ucho transportowe pod widły wózka widłowego.
Moc Silnika

7.5 kW

Prędkość Obrotowa Silnika

1450 obr/min

Siła nacisku prasy

80 000 kg

Prędkość wysuwu tłoka

10 mm/s

Wymiary gabarytowe
  • długość: 1200 mm
  • wysokość: 1800 mm
  • szerokość: 870 mm
Moc agregatu

250 bar

Masa własna

2100 kg

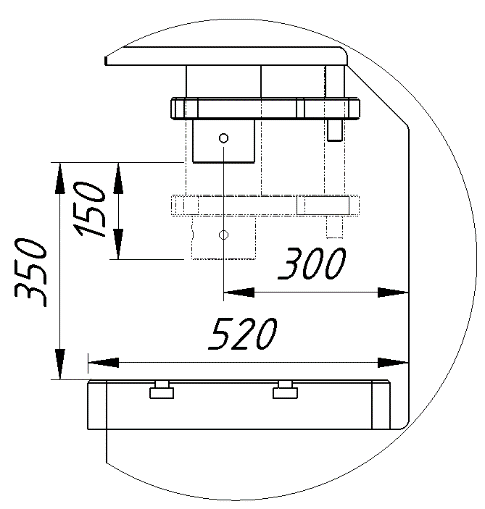

Skok tłoka

150 mm

Stół

650 mm x 490 mm
