- 12 miesięcy gwarancji
- hartowane tłoczysko
- pozycjonowanie do 0.1mm (powtarzalność do 0.03mm)
- 100 ton nacisku
- skok tłoka 150mm
- wyprodukowane metodą CNC
- certyfikat CE
- produkt Polski
- wymienne stoły
- podświetlany obszar roboczy
- europejskie komponenty
- zliczanie cykli pracy
- otwór przelotowy fi100 w stole

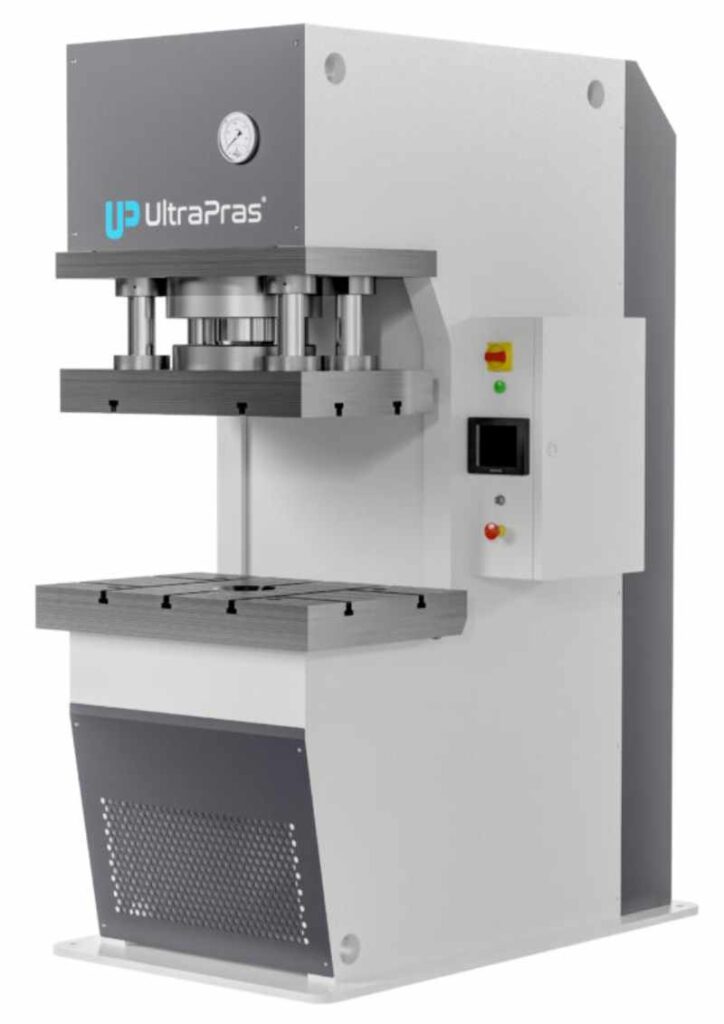

UPV100TT to nasza flagowa prasa hydrauliczna ze stołem górnym idealnie nadająca się do prac typu:
- cięcie
- wykrawanie
- tłoczenie
- zaprasowywanie
- wytłaczanie
Centralnie pod tłokiem w stole oraz w dolnej części korpusu został wykonany otwór fi100, który umożliwia swobodne wypadanie np. odpadów w operacji wykrawania.
Dzięki możliwości wymiany stołów możemy dostosować maszynę do prac z materiałami o większych lub mniejszych gabarytach.
Pionową prasę hydrauliczną charakteryzuje:
- sztywność
- siła
- powtarzalność
- intuicyjne sterowanie
- bezawaryjność
- mobilność
Maszyna posiada dwa tryby pracy, manualny oraz automatyczny:
– manualny: pozwala na sterowanie wysuwu tłoka w całym zakresie pracy tj. 150mm, za pomocą włączników nożnych (lewy-wysuw, prawy-cofnięcie). Tryb ten pozwala na dokładne ustawienie np. wykrojników oraz tłoczników).
– automatyczny: za pomocą już tylko jednego włącznika prasa powtarzalnie wykonuje ustalony wcześniej przez operatora cykl tłoka.
UPV100TT posiada sterowanie dotykowe ProFace by Schneider Electric. Dzięki takiej opcji możliwe jest ustawienie pozycji tłoka nawet do 0,1 mm.
Maszyna
- Napęd maszyny realizowany jest za pomocą agregatu 250bar 11 kW
- Maks. Nacisk 100T generowany jest przez siłownik hydrauliczny ze średnicą tłoka 220mm
- Sterowanie siłownikiem hydraulicznym jest możliwe na każdym etapie jego pracy
- Stół roboczy o wymiarach 800mm x 490mm posiada kanały teowe umożliwiających montaż narzędzi i przyrządów niezbędnych do pracy
- Gniazdo pod czop fi40 umożliwia montaż różnego rodzaju narzędzi
Sterowanie
- Prasa wyposażona została w skrzynkę elektryczną z zaimplementowanym sterowaniem
- Sterowanie siłownikiem hydraulicznym odbywa się za pośrednictwem pedałów nożnych
- Skok tłoka regulowany jest za pomocą elektronicznego sterownika dzięki któremu możliwe jest ustawienie położenia narzędzia roboczego z dokładnością do 0,1mm, co pozwala operatorowi na określenie krańcowych miejsc pracy siłownika
- Regulację prędkości wysuwu tłoka i siły nacisku umożliwiają zastosowane zawory hydrauliczne dostępne operatorowi
- Praca maszyny odbywa się w trybie automatycznym lub manualnym
Bezpieczeństwo
- Oznaczenie CE: Maszyna odpowiada warunkom bezpieczeństwa i ochrony zdrowia Wytycznych Budowy Maszyn Unii Europejskiej 2006/42/WE
- Maszyna posiada cztery przyciski awaryjnego stopu, umożliwiające zatrzymanie pracy maszyny w dowolnym momencie pracy
Transport maszyny
- Maszyna została wyposażona w ucho transportowe pod widły wózka widłowego.
Moc Silnika
11 kW
Prędkość Obrotowa Silnika
1450 obr/min
Siła nacisku prasy
100 000 kg
Prędkość wysuwu tłoka
10 mm/s
Wymiary gabarytowe
- długość: 1200 mm
- wysokość: 1800 mm
- szerokość: 870 mm
Moc agregatu
250 bar
Masa własna
2600 kg

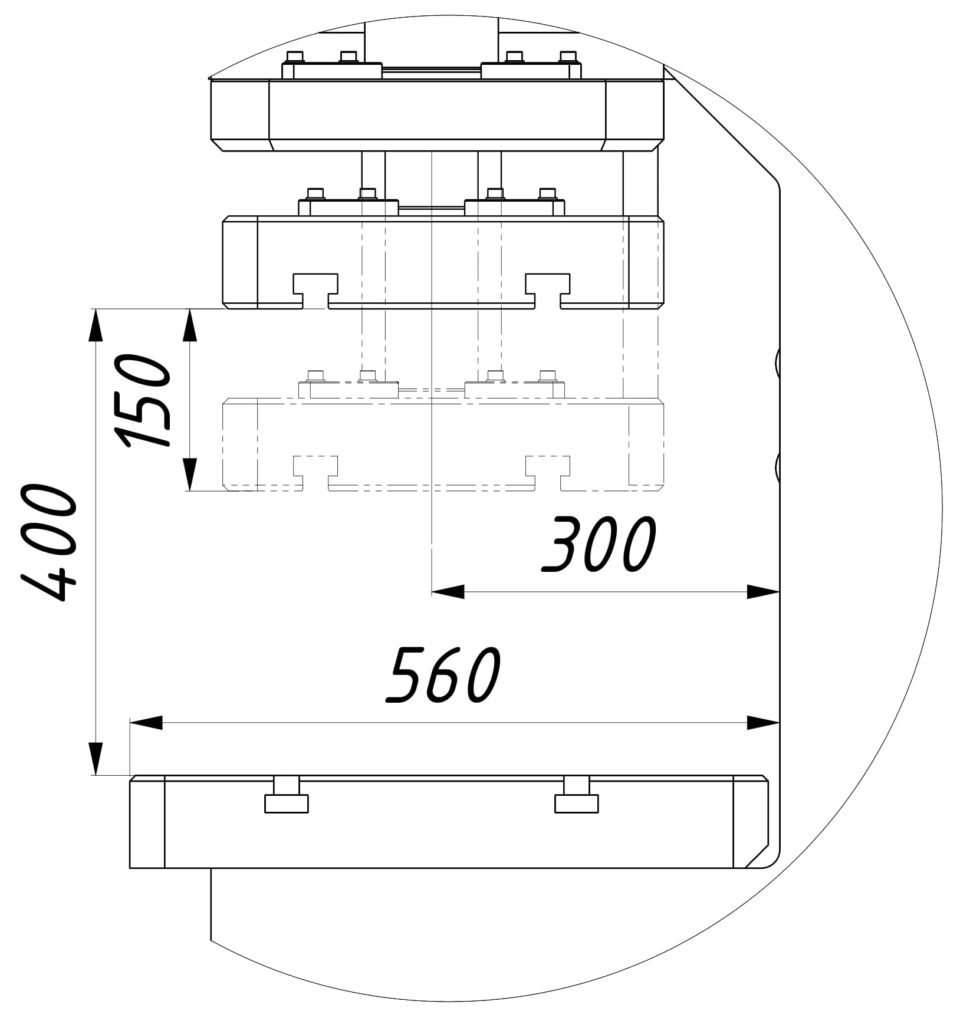

Skok tłoka
150 mm
Stół dolny
800 mm x 490 mm
Stół górny
700 mm x 360 mm
OPCJONALNIE
- zwiększenie prześwitu pionowego
- zwiększenie skoku tłoka
- montaż osłon obszaru roboczego
- montaż kurtyn bezpieczeństwa
- przyspieszenie prędkości wysuwu tłoka do 20mm/s (wymagane osłony oraz kurtyny)
- wymiana zaworów ciśnienia i prędkości na proporcjonalne
