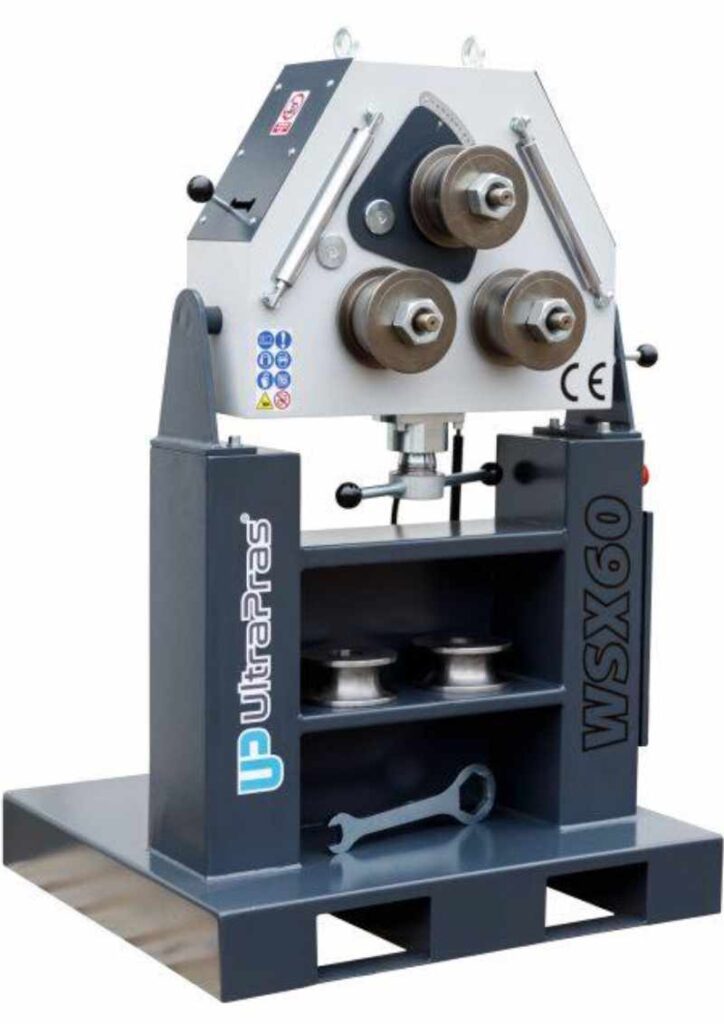

WSX60 jest stacjonarną walcarką do łuków i spirali. Zastosowanie modułowych rolek sprawia, że walcarka dysponuje dużym spektrum wymiarów walcowanych detali. Wykonanie ich ze stali 40HM daje nieścieralność przez wiele lat.
Przeniesienie docisku górnej rolki na dolną część maszyny poprawiło komfort i ergonomię pracy operatora.
Dzięki napędowi 3 rolek możliwe jest wywalcowanie mniejszych profili konstrukcyjnych w ciągu jednego przejazdu. Bez problemu możemy również szybko dezaktywować górną rolkę za pomocą bocznej dźwigni.
WSX60 pracuje w pozycji pionowej i poziomej, co pozwala na praktyczniejsze wykorzystanie maszyny. Zmiana pozycji jest szybka i bezproblemowa dzięki zastosowaniu siłownika teleskopowego.
Kanały pod wpust rolek zostały wydłużone co eliminuje problem niedokładnego osadzenia a co z tym idzie niszczenia kanałów blokujących rolki.
Maszyna
- Dwu-pozycyjna praca: Walcarka pracuje w pozycji pionowej i poziomej. Zmiana pozycji jest błyskawiczna dzięki zastosowaniu siłownika teleskopowego.
- Konstrukcja: Elementami przeniesienia napędu są hartowane koła zębate.
- Hartowane elementy przeniesienia napędu i obciążeń: W celu osiągnięcia niezawodnej pracy maszyny, wszystkie odpowiedzialne elementy zostały wykonane z materiałów gatunkowych, poddanych ulepszeniu cieplnemu.
- Sterowanie: Za sterowanie maszyny odpowiada skrzynka elektryczna wbudowana w korpus na bazie firmy Schneider.
Napęd
- Motoreduktor umożliwia cichą, równomierną pracę maszyny.
- Napęd wszystkich rolek: Wszystkie 3 rolki maszyny są napędzane z możliwością odłączenia górnej rolki gnącej.
- Nożny panel sterujący: Sterowanie napędem rolek odbywa się przez 2 włączniki nożne.
Docisk
- Regulacja górnej rolki i zginanie profilu realizowane jest przez dźwigni umieszczonej na dole maszyny.
Rolki gnące
- Modułowe rolki: Maszyna wyposażona jest w modułowe proste rolki gnące do walcowania profili konstrukcyjnych i płaskowników. Jeden komplet rolek można dostosować do wielu wymiarów walcowanych profili. Rolki zostały wykonane ze stali 40HM co wyeliminowało problem zacierania rolek względem profilu. Maszynę można wyposażyć w dodatkowe rolki do walcowania rur i prętów.
Bezpieczeństwo
- Oznaczenie CE: Maszyny odpowiada podstawowym warunkom bezpieczeństwa i ochrony zdrowia Wytycznych Budowy Maszyn Unii Europejskiej 2006/42/UE.
- Przyciski bezpieczeństwa: zapewniają awaryjne zatrzymanie maszyny w dowolnym momencie.
Transport maszyny
- Maszyna posiada kanały na widły wózków widłowych co umożliwia bezproblemowy transport maszyny po zakładzie pracy.
Masa
250 kg
Napięcie znamionowe
230V/400V/50Hz
Prędkość obrotowa silnika
930 obr/min
Prędkość obrotowa rolek gnących
13 obr/min
Wymiary gabarytowe
- długość: 800 mm
- wysokość: 1300 mm
- szerokość: 870 mm
Poziom hałasu
55 dB
Moc silnika
1.5 kW
Średnica Wałków
45 mm
Rozstaw Dolnych Wałków
225 mm
Wymiar Maksymalnego Walcowania
60 mm x 60 mm x 3 mm / Ø60 mm x 3 mm
