WKR70H

WYKROJNIK DO WYKRAWANIA OTWORÓW TECHNOLOGICZNYCH POD OCYNK „KSZTAŁT KLINA”

Max. grubość: 4mm
Regulacja nacięcia

WYKROJNIK DO WYKRAWANIA OTWORÓW TECHNOLOGICZNYCH POD OCYNK „KSZTAŁT KLINA” W NAROŻACH

Max. grubość: 4mm
Regulacja nacięcia

WYKROJNIK DO WYKRAWANIA OTWORÓW TECHNOLOGICZNYCH POD OCYNK „KSZTAŁT FASOLKA”

Max. grubość: 4mm
Regulacja nacięcia

WYKROJNIK DO PROSTOPADŁEGO ŁĄCZENIA RUR

Max. grubość: 3.2mm
Max. średnica: ⌀60

WYKROJNIK DO PROSTOPADŁEGO ŁĄCZENIA RUR Z WYPŁYWKĄ POD OCYNK

Max. grubość: 3.2mm
Max. średnica: ⌀60

WYKROJNIK DO WYKRAWANIA OTWORÓW TECHNOLOGICZNYCH DO PODWIESZANIA

Max. grubość: 4mm
Max. wymiar: ⌀10

WYKROJNIK DO WYKRAWANIA PROSTOKĄTÓW W PROFILACH

Max. grubość: 4mm
Max. wymiar prostokątów: 10mmx15mm

WYKROJNIK DO CIĘCIA CEOWNIKA

Max. wymiary: 50mmx50mm
Max. grubość: 2mm

WYKROJNIK DO CIĘCIA PRĘTA

Max. grubość: 16mm
Cięcie prętów kwadratowych oraz okrągłych

WYKROJNIK DO ZAOKRĄGLANIA NAROŻY BLACH

Max. grubość: 5mm
Promienie: 10mm, 15mm, 20mm, 28mm

WYKROJNIK DO WYKRAWANIA NAROZY BLACH 80×80

Max. grubość: 3mm
Max. wymiar: 80mmx80mm

WYKROJNIK KOLUMNOWY DO OTWOROWANIA PROFILI

Max. wymiar : 60mmx60mm
Max. grubość: 3mm

WYKROJNIK DO CIĘCIA PŁASKOWNIKA

Max. szerokość: 50mm
Max. grubość: 5mm

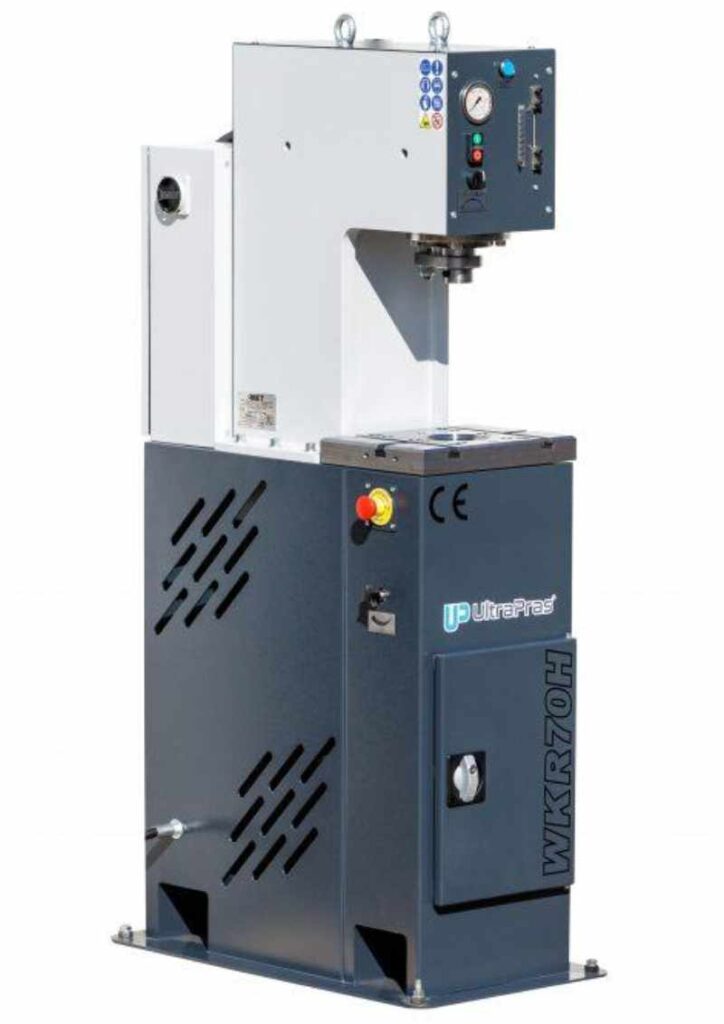

Prasa hydrauliczna WKR70H jest optymalnym wyborem dla osób, które wymagają od prasy większego zakresu możliwości a zarazem nie potrzebują jeszcze większych maszyn. Nadaje się do prac typu:

  • cięcie
  • wykrawanie
  • tłoczenie
  • wykrajanie
  • zaprasowywanie
  • wytłaczanie

Centralnie pod tłokiem w stole został wykonany otwór ⌀90, który umożliwia wypadanie odpadów np. podczas operacji wykrawania.

Pionową prasę hydrauliczną charakteryzuje:

  • sztywność
  • siła
  • powtarzalność
  • intuicyjne sterowanie
  • bezawaryjność
  • mobilność

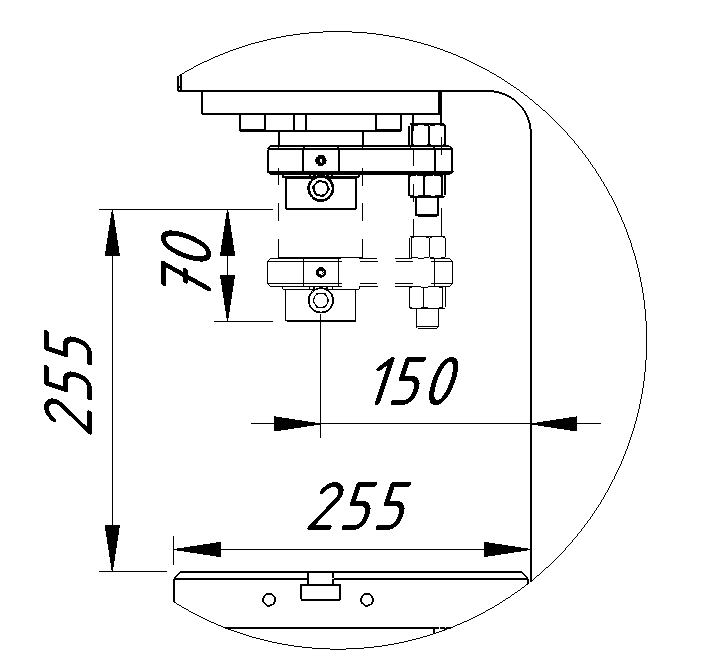

Prasa posiada regulowaną granicę wysuwu i powrotu tłoka do 70mm dzięki zastosowaniu krańcówek indukcyjnych. Zapewnia to szeroki wachlarz możliwości dzięki dopasowaniu się urządzenia do zakresu pracy różnych narzędzi.

Maszyna
  • Napęd maszyny realizowany jest za pomocą agregatu 220bar 2.2kW
  • Maks. nacisk 16T generowany jest przez siłownik hydrauliczny ze średnicą tłoka 100mm
  • Sterowanie siłownikiem hydraulicznym jest możliwe na każdym etapie jego pracy
  • Stół roboczy o wymiarach 240x340mm posiada otwory gwintowane M14 umożliwiające montaż narzędzi i przyrządów niezbędnych do pracy
  • Stemple mogą być mocowane bezpośrednio w tłoku dociskowym o średnicy otworu ⌀20
  • Wymienne stoły dają możliwość obrabiania detali o różnych gabarytach
Sterowanie
  • Prasa wyposażona została w skrzynkę elektryczną z zaimplementowanym sterowaniem
  • Sterowanie siłownikiem hydraulicznym odbywa się za pośrednictwem włącznika nożnego
  • Skok tłoka regulowany jest za pomocą krańcówek indukcyjnych dzięki którym możliwe jest ustawienie położenia narzędzia roboczego, co pozwala operatorowi na określenie krańcowych miejsc pracy siłownika
  • Regulację prędkości wysuwu tłoka i siły nacisku umożliwiają zastosowane zawory hydrauliczne dostępne operatorowi
Bezpieczeństwo
  • Oznaczenie CE: Maszyna odpowiada warunkom bezpieczeństwa i ochrony zdrowia Wytycznych Budowy Maszyn Unii Europejskiej 2006/42/WE
  • Maszyna posiada dwa przyciski awaryjnego stopu, umożliwiające zatrzymanie pracy maszyny w dowolnym momencie oraz powrót do zadanej górnej pozycji tłoka
Transport maszyny
  • Maszyna została wyposażona w kanały transportowe pod widły wózka widłowego
Moc Silnika

2.2 kW

Prędkość Obrotowa Silnika

1420 obr/min

Siła nacisku prasy

16000 kg

Średnica tłoka

100 mm

Prędkość wysuwu tłoka

10 mm/s

Wymiary gabarytowe
  • długość: 800 mm
  • wysokość: 1430 mm
  • szerokość: 450 mm
Moc agregatu

200 bar

Masa własna

350 kg

Skok tłoka

70 mm

Stół

255 mm x 340 mm
