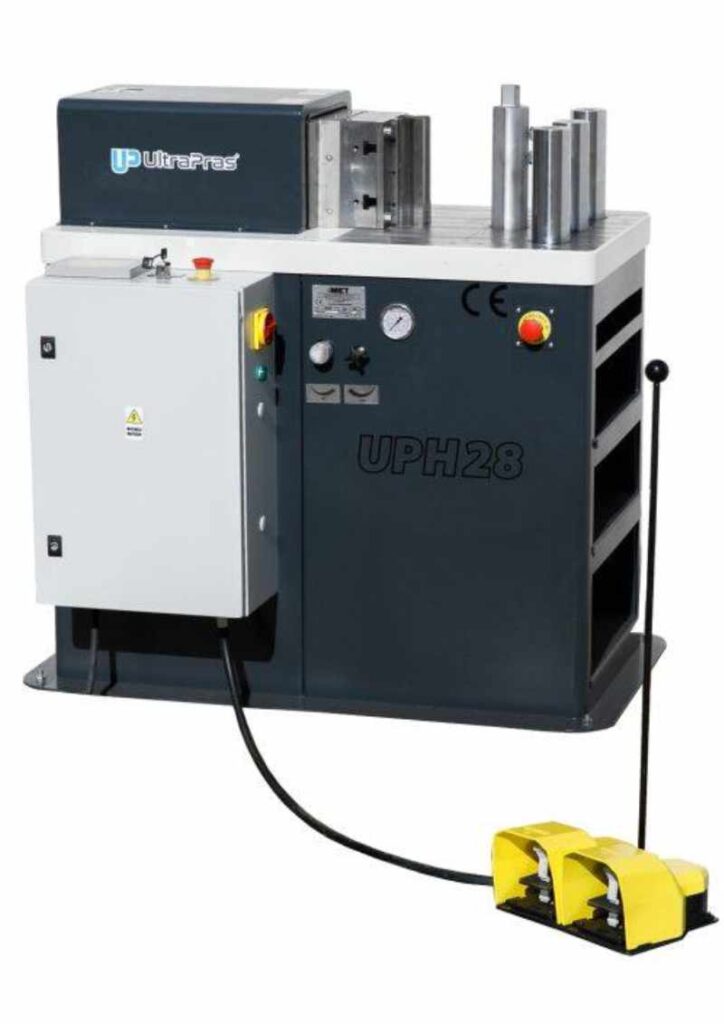

UPH28

Pozioma prasa hydrauliczna to uniwersalna maszyna do wielu zadań związanych z obróbką plastyczną metali. Maszyna została zaprojektowana z myślą o operacjach gięcia, spłaszczania, wyginania, tłoczenia, prostowania.
Prasę poziomą UltraPras UPH28 charakteryzuje:

  • sztywność
  • siła
  • powtarzalność
  • intuicyjne sterowanie
  • bezawaryjność
  • mobilność

Maszyna wyposażona została w intuicyjne sterownie dzięki któremu obsługa maszyny jest bardzo prosta.

Maszyna posiada 3 wyświetlacze cyfrowe mówiące o pozycji oraz granicach pracy tłoka:
– wyświetlacz nr. 1 wyświetla zaprogramowaną przez operatora początkową granicę wysuwu tłoka.
– wyświetlacz nr. 2 wyświetla aktualną pozycję tłoka.
– wyświetlacz nr. 3 wyświetla zaprogramowaną przez operatora końcową granicę tłoka.

Na pulpicie sterowniczym znajdują się cztery przyciski odpowiadające za osobne programy ustalone przez operatora dotyczące wysuwu oraz powrotu tłoka.

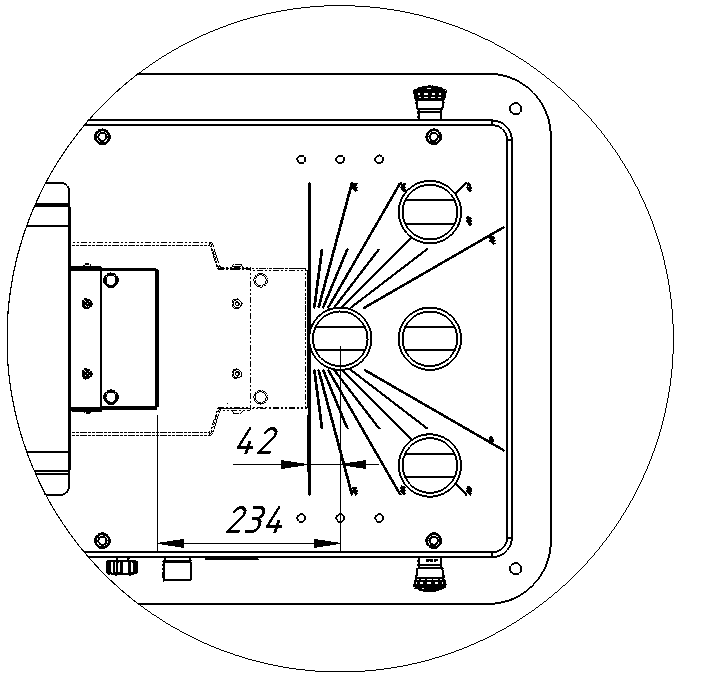

Maszyna w standardzie wyposażona jest w pryzmę o różnych szerokościach rowków gnących o wymiarach 16, 22, 35, 50. Posiada także stempel w kształcie klina, dzięki któremu można wykonywać proces gięcia płaskowników, prętów, drutów oraz blach. W skład standardowego oprzyrządowania maszyny wchodzą również 2 sworznie średnicy 70mm dzięki którym możliwe jest prostowanie wyrobów hutniczych.

Maszyna
  • Napęd maszyny realizowany jest za pomocą agregatu 200bar 4kW
  • Maksymalny nacisk 28T generowany jest przez siłownik hydrauliczny ze średnicą tłoka 120mm
  • Sterowanie siłownikiem hydraulicznym jest możliwe na każdym etapie jego pracy
Sterowanie
  • Dzięki zastosowaniu sterownika PLC Allen Bradley możliwe jest zaprogramowanie żądanego zakresu pracy tłoka
  • Sterowanie siłownikiem odbywa się za pośrednictwem panelu sterowniczego z wyświetlaczem lub pedałów nożnych będących standardowym wyposażeniem maszyny
  • Prędkość wysuwu tłoka oraz siła nacisku regulowane są poprzez zastosowanie zaworów hydraulicznych dostępnych operatorowi maszyny
  • Praca maszyny odbywa się w trybie automatycznym i manualnym
Bezpieczeństwo
  • Oznaczenie CE: Maszyna odpowiada warunkom bezpieczeństwa i ochrony zdrowia Wytycznych Budowy Maszyn Unii Europejskiej 2006/42/WE
  • Maszyna posiada kilka przycisków awaryjnego stopu umożliwiających zatrzymanie pracy maszyny w dowolnym momencie pracy. Po załączeniu któregokolwiek przycisku bezpieczeństwa następuje automatyczny powrót tłoka do pozycji zerowej
  • Aby uniemożliwić uruchomienie maszyny osobom postronnym zastosowano rozwiązanie klucza bezpieczeństwa
  • Osłony siłownika oraz agregatu hydraulicznego zmniejszają ryzyko występowania zdarzeń zagrażających zdrowiu lub życiu operatora
Transport Maszyny
  • Maszyna została wyposażona w kanały transportowe pod widły wózka widłowego
Moc Silnika

4 kW

Prędkość obrotowa silnika

1400 obr/min

Siła nacisku prasy

28000 kg

Średnica tłoka

120 mm

Wymiary gabarytowe
  • długość: 1000 mm
  • wysokość: 1100 mm
  • szerokość: 550 mm
Moc agregatu

200 bar

Masa własna

800 kg

Skok tłoka

200 mm
