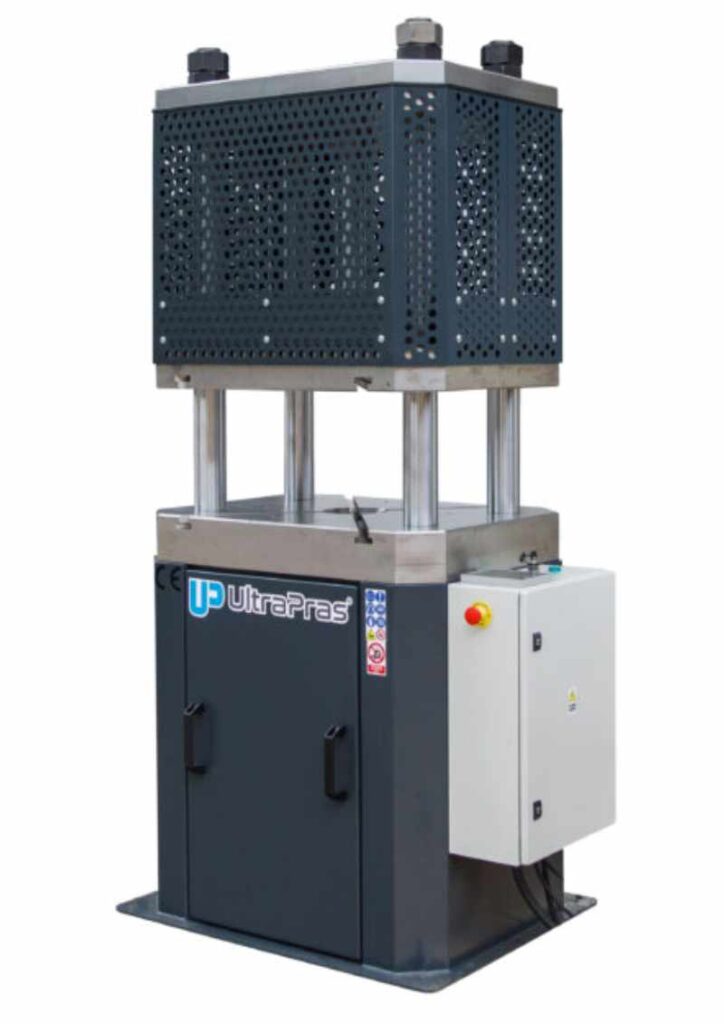

FCP80 to nasza flagowa prasa hydrauliczna ze stołem górnym z prowadzeniem na 4 kolumnach idealnie nadająca się do prac typu:
- cięcie
- wykrawanie
- tłoczenie
- zaprasowywanie
- wytłaczanie
W dolnej części korpusu został wbudowany agregat hydrauliczny. Dzięki takiemu rozwiązaniu redukujemy ilość miejsca potrzebną do umiejscowienia prasy.
Pionową prasę hydrauliczną charakteryzuje:
- sztywność
- siła
- powtarzalność
- intuicyjne sterowanie
- bezawaryjność
Maszyna posiada dwa tryby pracy, manualny oraz automatyczny:
– manualny: pozwala na sterowanie wysuwu tłoka w całym zakresie pracy tj. 150mm, za pomocą włączników nożnych (lewy-wysuw, prawy-cofnięcie). Tryb ten pozwala na dokładne ustawienie np. wykrojników oraz tłoczników).
– automatyczny: za pomocą już tylko jednego włącznika prasa powtarzalnie wykonuje ustalony wcześniej przez operatora cykl tłoka.
FCP80 posiada sterowanie dotykowe ProFace by Schneider Electric. Dzięki takiej opcji możliwe jest ustawienie pozycji tłoka nawet do 0,1 mm.
Maszyna
- Napęd maszyny realizowany jest za pomocą agregatu 250bar 7.5kW
- Maksymalny nacisk 80T generowany jest przez siłownik hydrauliczny ze średnicą tłoka 200mm
- Sterowanie siłownikiem hydraulicznym jest możliwe na każdym etapie jego pracy

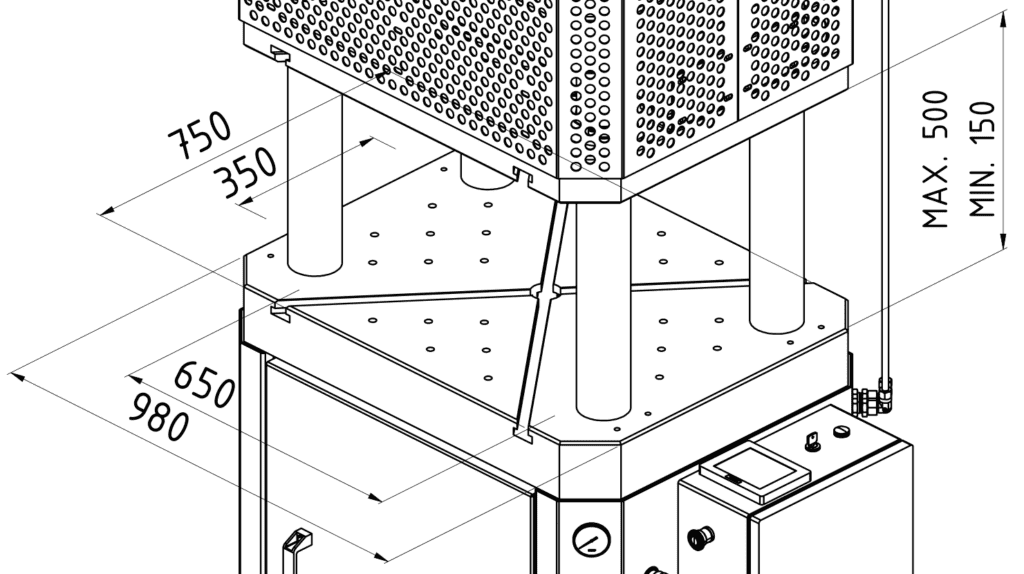

- Obszar roboczy pomiędzy kolumnami 650mm x 350mm
- Kanały teowe umożliwiających montaż narzędzi i przyrządów niezbędnych do pracy
Sterowanie
- Prasa wyposażona została w skrzynkę elektryczną z zaimplementowanym sterowaniem
- Sterowanie siłownikiem hydraulicznym odbywa się za pośrednictwem pedałów nożnych
- Skok tłoka regulowany jest za pomocą elektronicznego sterownika dzięki któremu możliwe jest ustawienie położenia narzędzia roboczego z dokładnością do 0,1mm, co pozwala operatorowi na określenie krańcowych miejsc pracy siłownika
- Regulację prędkości wysuwu tłoka i siły nacisku umożliwiają zastosowane zawory hydrauliczne dostępne operatorowi
- Praca maszyny odbywa się w trybie automatycznym lub manualnym
Bezpieczeństwo
- Oznaczenie CE: Maszyna odpowiada warunkom bezpieczeństwa i ochrony zdrowia Wytycznych Budowy Maszyn Unii Europejskiej 2006/42/WE
- Maszyna posiada cztery przyciski awaryjnego stopu, umożliwiające zatrzymanie pracy maszyny w dowolnym momencie pracy
Transport maszyny
- Maszyna jest dostosowana do transportu za pomocą wózka widłowego.
Moc Silnika
7.5 kW
Prędkość Obrotowa Silnika
1450 obr/min
Siła nacisku prasy
80 000 kg
Prędkość wysuwu tłoka
10 mm/s
Wymiary gabarytowe
- długość: 800 mm
- wysokość: 2450 mm
- szerokość: 1220 mm
Moc agregatu
250 bar
Masa własna
2700 kg
Prześwit pionowy
500 mm
Skok tłoka
350 mm
Stół (pomiędzy kolumnami)
650 mm x 350 mm
