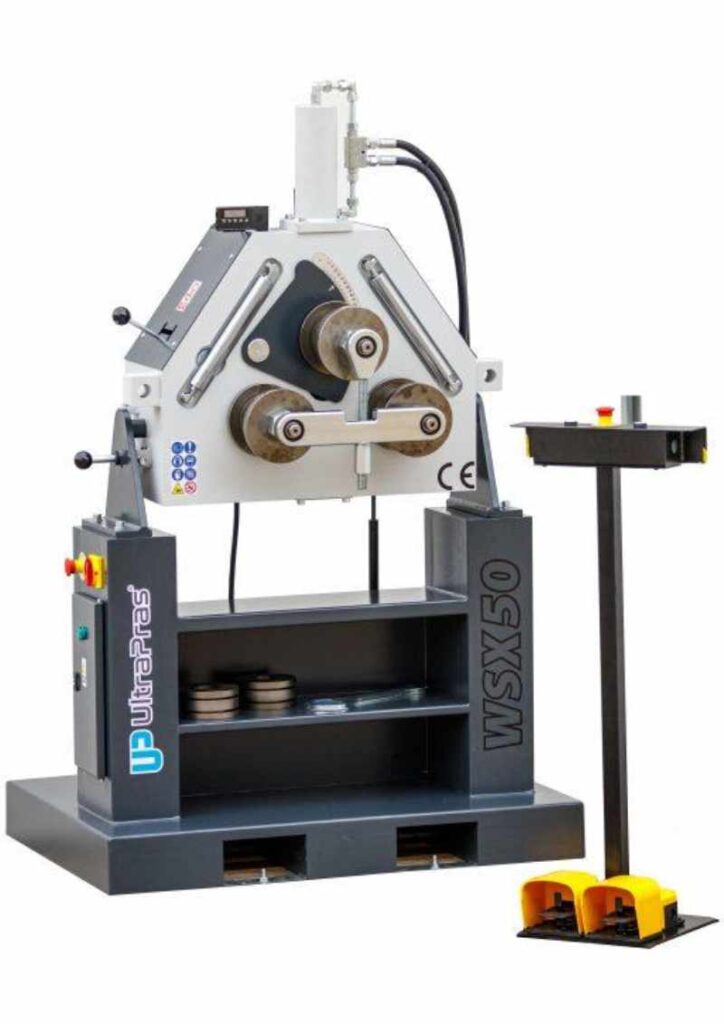

WSX50 jest stacjonarną walcarką do łuków i spirali. Zastosowanie modułowych rolek sprawia, że walcarka dysponuje dużym spektrum wymiarów walcowanych detali. Wykonanie ich ze stali 40HM daje nieścieralność przez wiele lat.
Walcarka dostępna jest w trzech wersjach:
– docisk śrubowy,
– docisk ręczny hydrauliczny,
– docisk elektryczny hydrauliczny.
Dzięki napędowi 3 rolek możliwe jest wywalcowanie mniejszych profili konstrukcyjnych w ciągu jednego przejazdu. Bez problemu możemy również szybko dezaktywować górną rolkę za pomocą bocznej dźwigni.
WSX50 pracuje w pozycji pionowej i poziomej, co pozwala na praktyczniejsze wykorzystanie maszyny. Zmiana pozycji jest szybka i bezproblemowa dzięki zastosowaniu siłownika teleskopowego.
Maszyna
- Dwu-pozycyjna praca: Walcarka pracuje w pozycji pionowej i poziomej. Zmiana pozycji jest błyskawiczna dzięki zastosowaniu siłownika teleskopowego.
- Konstrukcja: Elementami przeniesienia napędu są hartowane koła zębate.
- Hartowane elementy przeniesienia napędu i obciążeń: W celu osiągnięcia niezawodnej pracy maszyny, wszystkie odpowiedzialne elementy zostały wykonane z materiałów gatunkowych, poddanych ulepszeniu cieplnemu.
- Sterowanie: Za sterowanie maszyny odpowiada skrzynka elektryczna wbudowana w korpus na bazie firmy Schneider.
Napęd
- Motoreduktor umożliwia cichą, równomierną pracę maszyny.
- Napęd wszystkich rolek: Wszystkie 3 rolki maszyny są napędzane z możliwością odłączenia górnej rolki gnącej.
- Nożny panel sterujący: Sterowanie napędem rolek odbywa się przez 2 włączniki nożne.
Docisk
- Regulacja górnej rolki i zginanie profilu realizowane jest przez skręt dźwigni umieszczonej na dole maszyny, ręczną pompę hydrauliczną lub panel sterujący w zależności od konfiguracji.
Rolki gnące
- Modułowe rolki: Maszyna wyposażona jest w modułowe proste rolki gnące do walcowania profili konstrukcyjnych i płaskowników. Jeden komplet rolek można dostosować do wielu wymiarów walcowanych profili. Rolki zostały wykonane ze stali 40HM co wyeliminowało problem zacierania rolek względem profilu. Maszynę można wyposażyć w dodatkowe rolki do walcowania rur i prętów.
Bezpieczeństwo
- Oznaczenie CE: Maszyny odpowiada podstawowym warunkom bezpieczeństwa i ochrony zdrowia Wytycznych Budowy Maszyn Unii Europejskiej 2006/42/UE.
- Przyciski bezpieczeństwa: zapewniają awaryjne zatrzymanie maszyny w dowolnym momencie.
Transport maszyny
- Maszyna posiada kanały na widły wózków widłowych co umożliwia bezproblemowy transport maszyny po zakładzie pracy.
Masa
430 kg
Napięcie znamionowe
230V/400V/50Hz
Prędkość obrotowa silnika
1400 obr/min
Prędkość obrotowa rolek gnących
11 obr/min
Wymiary gabarytowe
- długość: 800 mm
- wysokość: 1750 mm
- szerokość: 1200 mm
Poziom hałasu
55 dB
Moc silnika
1.5 kW
ŚREDNICA WAŁKÓW
50 mm
Rozstaw Dolnych Wałków
300 mm
Wymiar Maksymalnego Walcowania
70 mm x 70 mm x 3 mm / Ø70 mm x 3 mm
OPCJONALNIE
- dostępne dociski rolki gnącej: śrubowy, hydrauliczny z pompą ręczną, hydrauliczny z agregatem elektrycznym
- wykonanie rolek poliamidowych pod wybraną średnicę rury nierdzewnej
- wykonanie rolek stalowych hartowanych pod wybraną średnicę rury stalowej
- wykonanie rolek pod profile specjalne
